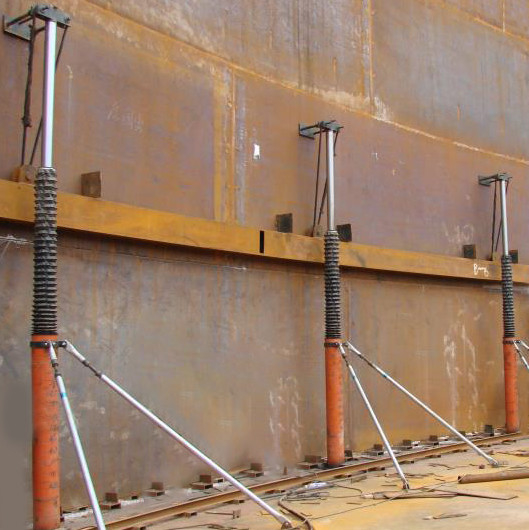

سیستم هیدرولیک پیشرفته برای ساخت مخزن

در حال حاضر، شش روش ساخت برای ساخت مخازن بزرگ وجود دارد: جک هیدرولیکی، ستون مرکزی، شناور، بارگذاری رو به جلو، جک مکانیکی. سیستم جک هیدرولیکی پرکاربردترین سیستم است که با سازگاری گسترده مشخص می شود و از نظر تئوری می تواند برای هر مخزنی با هر اندازه ای اعمال شود. کنترل عملیات ساده، قابل اعتماد و کم خطر است. بنابراین توسط افراد بیشتری پذیرفته می شود. جک هیدرولیکی بخش مهمی از سیستم جک هیدرولیکی است.

در اینجا فهرست مطالب آمده است:

• اجزای محصول جک هیدرولیکی چیست؟

• ویژگی ها و کاربردهای جک هیدرولیکی چیست؟

• مراحل ساخت جک هیدرولیکی چیست؟

اجزای محصول جک هیدرولیکی چیست؟

یک ماژول شامل

• 1 مجموعه x ایستگاه پمپ قدرت: منبع تغذیه هیدرولیک، توان موتور 4 کیلووات، جریان نامی حدود 15 لیتر در دقیقه.

• 5 مجموعه x سیلندر جک: 25 تن نامی (18 تن، 100٪) (شامل اجزای دستگاه جک هیدرولیکی - کابل های فولادی، دستگاه پشتیبانی، میله کششی و غیره)

• 5 مجموعه x سیستم شیلنگ های روغن: یک ساخت مخزن به یک سیستم کنترل جک نیاز دارد. هر سیستم کنترل جک شامل:

• 1 مجموعه x کنترل های الکتریکی و پانل های عملیاتی:

هر مجموعه شامل:

• 1 جعبه کنترل عملیات PLC متمرکز,

• 1 کابینت منبع تغذیه (با دکمه های متمرکز و سیستم کنترل PLC خودکار یا کنترل دستی تک مجموعه.

ویژگی ها و کاربردهای جک هیدرولیکی چیست؟

• کاربرد

1. جک هیدرولیکی عمدتاً برای ساخت عمودی از بالا به پایین مخزن استفاده می شود;

2. همچنین می توان از آن برای جک زدن یا بلند کردن قطعات کار بزرگ استفاده کرد.

• ویژگی ها

1. سیستم جک هیدرولیکی از ایستگاه پمپ هیدرولیک، سیلندرها، سیم فولادی و ضربه ها تشکیل شده است. نصب و راه اندازی آسان;

2. سیستم جک هیدرولیکی از کنترل مرکزی PLC برای انجام بلند کردن استفاده می کند. هر بسته برق مجهز به دستگاه تعادل کمکی است تا دقت بلند کردن همزمان را تضمین کند;

3. ایستگاه پمپ جک هیدرولیکی دارای دو مدل عملیاتی کنترل دستی و کنترل مرکزی است. سیلندر را می توان به طور جداگانه یا با چندین سیلندر دیگر به عنوان یک گروه تنظیم کرد و چندین گروه را نیز می توان برای بلند کردن ادغام کرد تا به دقت بهتر و اثر جوشکاری بهتری دست یافت;

4. همه سیلندرها دارای شیر ایمنی هستند. می توان آن را به طور خودکار قفل کرد تا از افتادن سیلندر/مخزن حتی در شرایط قطع برق، شکستگی شیلنگ فشار قوی، ترکیدگی جلوگیری شود;

5. سیلندر دارای یک شیلنگ فشار قوی است تا از نشت روغن که معمولاً توسط شیلنگ های متعدد سنتی رخ می دهد، جلوگیری شود. سیلندر با وزن خود به حالت اولیه باز می گردد;

6. کورس سیلندر هیدرولیکی 1475 میلی متر است که می تواند هر پوسته حلقوی را با بلند کردن یک مرحله ای صفحه 2500 برآورده کند. اتلاف زمان را بسیار کاهش دهید;

7. ارتفاع پایه سیلندر هیدرولیکی 2050 میلی متر است که می تواند با دستگاه جوشکاری دورانی خودکار مطابقت داشته باشد تا جوشکاری درز دورانی داخلی انجام شود;

8. پیکربندی ماژول، مقدار جک هیدرولیکی را می توان با توجه به اندازه و وزن متفاوت مخزن تنظیم کرد

9. راندمان بالا، هر بار بلند کردن یا پایین آمدن فقط حدود 15 دقیقه طول می کشد;

10. می تواند به خوبی با دستگاه های جوشکاری مخزن ما همکاری کند، که می تواند هزینه نیروی انسانی را تا حد زیادی کاهش دهد و زمان ساخت را کاهش دهد. معمولاً یک دستگاه جوشکاری درز افقی می تواند با 6-10 جوشکار ماهر مطابقت داشته باشد. دستگاه جوشکاری درز عمودی می تواند با حدود 20-30 نفر جوشکار ماهر مطابقت داشته باشد و تراکتور جوشکاری لب به لب/فیله می تواند با 6-15 جوشکار ماهر مطابقت داشته باشد.

مراحل ساخت جک هیدرولیکی چیست؟

توضیحات کوتاه زیر روش کار را به طور خلاصه ارائه می دهد. در صورت نیاز می توان آن را در جزئیات خاصی اصلاح کرد.

1. صفحات کف مخزن روی فونداسیون آماده شده قرار می گیرند و به هم جوش داده می شوند.

2. تیرها یا کار مشبک سقف مونتاژ شده و در نهایت به لبه بالایی حلقه پوسته متصل می شوند.

3. سیستم جک هیدرولیکی در مخزن نصب شده است. صفحات حلقه پوسته دوم (مجاور حلقه بالایی) در خارج از حلقه اول قرار می گیرند.

4. قسمت تکمیل شده مخزن (سقف و حلقه پوسته بالایی) به صورت هیدرولیکی به ارتفاعی بلند می شود که صفحات حلقه دوم را می توان در جای خود قرار داد و ورق سقف را می توان تکمیل کرد.

5. صفحات حلقه پوسته دوم دقیقاً قرار گرفته و به لبه پایینی حلقه اول جوش داده می شوند.

6. صفحات حلقه پوسته سوم در خارج از حلقه پوسته دوم قرار می گیرند.

7. قسمت تکمیل شده مخزن (سقف دو حلقه پوسته بالایی) بلند می شود.

8. چرخه عملیات فوق تکرار می شود تا آخرین حلقه پوسته (پایین) به پایان برسد.

9. کل مخزن به صفحه پایین آورده شده و به آن جوش داده می شود.

10. تجهیزات بالابر برچیده می شوند.

جک هیدرولیکی عمدتاً در ساخت مخازن بزرگ استفاده می شود. WINCOO ENGINEERING CO.,LTD تجهیزات جک هیدرولیکی مخزن را به پیمانکاران مخازن در سراسر جهان عرضه می کند.
