سیستم جک هیدرولیک پیشرفته برای ساخت بالابری مخزن با کنترل PLC

تجهیزات بالابر مخزن ذخیره سازی هیدرولیکی نوع YT-C، مجموعه ای از تجهیزات بالابر هیدرولیکی بزرگ است که به طور ویژه توسط شرکت ما برای پروژه ذخیره سازی نفت خام ملی در سال 1994 توسعه یافته است. تا زمانی که تعداد سیلندر هیدرولیک و سیستم ایستگاه پمپاژ افزایش یا کاهش یابد، این نوع تجهیزات می تواند برای ساخت معکوس مخازن ذخیره سازی بزرگ با حجم های مختلف از هزاران متر مکعب تا صدها هزار متر مکعب اعمال شود.
بخش کنترل، مفهوم طراحی مدولار زیمنس PLC را اتخاذ می کند، عملکرد ساده، کیفیت قابل اعتماد. سیلندر هیدرولیک را می توان برای تنظیم ارتفاع بالابری تکی یا چندگانه استفاده کرد و همچنین می توان از آن برای کنترل متمرکز چندین گروه استفاده کرد. از طریق بیش از ده سال خلاصه عمل، ما به بهینه سازی تجهیزات، بهبود فرآیند تولید ادامه می دهیم، به طوری که کیفیت و عملکرد محصول تا حد زیادی بهبود یافته است، اکثریت کاربران از آن تمجید می کنند.

★ساختار کلی تجهیزات

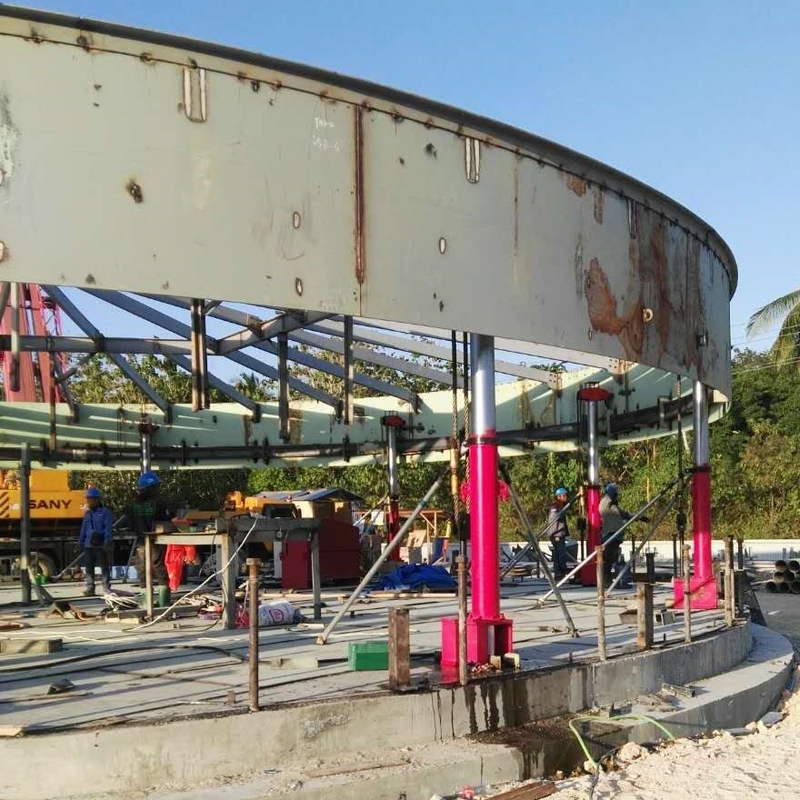

1، تجهیزات به طور مساوی در داخل مخزن جک شده قرار می گیرند. نیروی کلی و نیروی جانبی تجهیزات به شدت محاسبه شده و با موفقیت اعمال می شود.

2، ساختار دقیق و فشرده است، نیروی خروجی قابل تنظیم است، سرعت جک زدن نیازهای جک زدن را برآورده می کند و دقت همگام سازی بالا است.

★اصل کار تجهیزات

انتقال نیرو:نیروی خروجی سیلندر هیدرولیک → سیم طناب فولادی → حلقه بالابر (جوش داده شده با گوشه بالابر) → صفحه دنده برای انتقال نیرو → جک زدن دیواره مخزن

فرآیند کنترل جک زدن:

1، جعبه کنترل ایستگاه پمپاژ (دکمه انتخاب چرخشی) → جعبه عملیات کنترل متمرکز (شکل 1-3) → ایستگاه پمپاژ جک زدن هیدرولیک (سلونوئید گروه شیر) → دستگاه های PLC → جعبه عملیات کنترل متمرکز → ایستگاه پمپاژ جک زدن هیدرولیک → بالابری یا پایین آوردن جزئی یا کلی سیلندر هیدرولیک.

2، جعبه کنترل ایستگاه پمپاژ (دکمه انتخاب چرخشی) → دسته کنترل → سیلندر هیدرولیک (تکی یا چندگانه) تنظیم دقیق بالا و پایین.

پارامتر فنی

یادداشت: سفارشی

ما:

1. شما را در برنده شدن پروژه در مرحله مناقصه پشتیبانی خواهیم کرد. ما می توانیم پیکربندی های مناسب تری را برای کمک به شما در کوتاه کردن زمان ساخت ارائه دهیم.
2. ما می توانیم تمام اسناد و مشاوره های فنی را برای پشتیبانی از شما برای شفاف سازی مراحل ساخت ارائه دهیم.
3. ما می توانیم مناسب ترین تعداد جک هیدرولیک را با توجه به وزن مخزن محاسبه کنیم.
4. در صورت نیاز، ما می توانیم لوازم جانبی جک هیدرولیک مناسب شما را با قیمت بسیار رقابتی از شریک تجاری طولانی مدت خود ارائه دهیم.
5. ما می توانیم خدمات آموزش پرسنل سایت و خدمات عملیاتی یا خدمات نیروی انسانی یا به عنوان پیمانکار فرعی ارائه دهیم.
