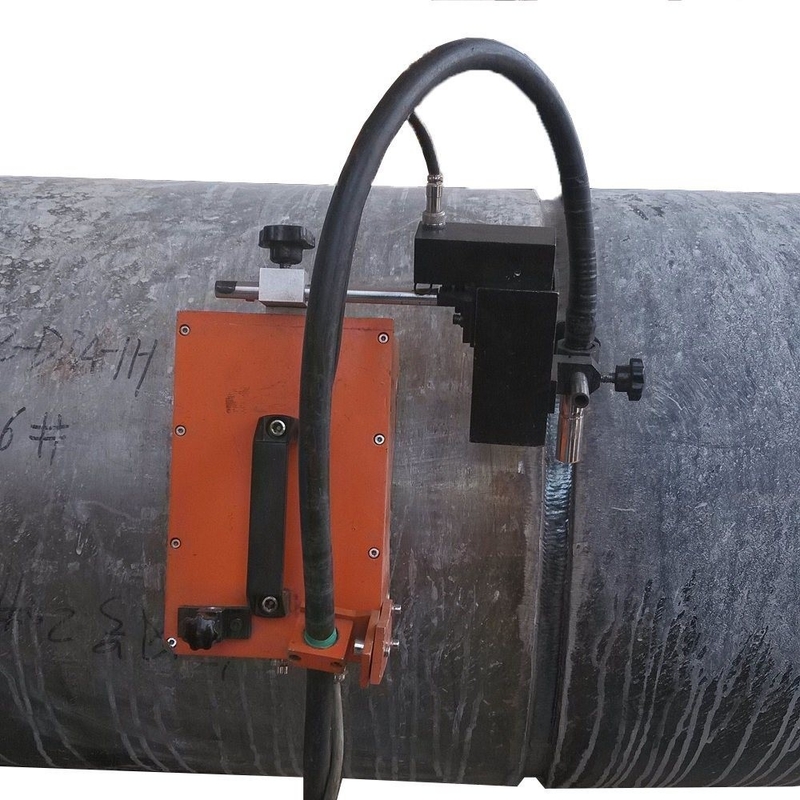

تراکتور جوشکاری مداری لوله مغناطیسی WQ-III با نوع الکتریکی و دستی
WQ-III برای جوشکاری دیواره های داخلی و خارجی خطوط لوله مناسب است. نیازی به ریل نیست و جوشکاری را می توان در امتداد سطح قوس قطعه کار انجام داد.
تراکتور جوشکاری اتوماتیک CO2 به طور گسترده در کشتی ها، پل ها، لوکوموتیوها، سازه های فولادی، صنایع پتروشیمی و سایر صنایع استفاده می شود، مناسب برای انواع سازه های جوشکاری، مانند: صفحه تقویت کننده، صفحه دنده، قسمت های متقاطع جوشکاری، جوشکاری تیر جعبه ای و غیره. مزایای اصلی آن عبارتند از:
1، کاهش شدت کار و بهبود محیط کار;
2، برای بهبود راندمان کار، 1.5 برابر جوشکاری دستی است;
3، از کیفیت ضعیف درز جوش ناشی از عوامل انسانی جلوگیری کنید، میزان نقص جوشکاری دستی حدود 20٪، و تراکتور جوشکاری اتوماتیک به دلیل جوشکاری مصنوعی، میزان نقص جوشکاری را ایجاد نمی کند. بنابراین، مزیت جامع آن تقریباً 200٪ بیشتر از جوشکاری دستی است;
4، درجه بالایی از اتوماسیون برای اطمینان از پایداری کیفیت جوش;
5، عملکرد ساده و راحت، نیازی به کارگران فنی بسیار ماهر نیست.
1، WQ-III دستگاه جوشکاری اتوماتیک نوسانی است، یک جوش می تواند یک جوش پهن تر را بدست آورد.
2، سرعت نوسان، محدوده نوسان، موقعیت مرکزی و زمان اقامت چپ و راست را می توان تنظیم کرد، مناسب برای مشخصات مختلف جوش.
3، اندازه کوچک، وزن سبک، آسان برای نصب و جابجایی، کارگران غیر ماهر نیز می توانند جوشکاری را انجام دهند.
4، آهنربای دائمی برای جلوگیری از قطع شدن خط جوش در حین جوشکاری نصب شده است.
مناسب برای جوشکاری لوله های سازه های فولادی مختلف.
اجزا: دستگاه نوسان تفنگ جوشکاری، لغزنده، دسته تفنگ جوشکاری، جعبه کنترل، صفحه کنترل و سایر لوازم جانبی:
1، دستگاه نوسان: برای هدایت تفنگ جوشکاری برای جوشکاری نوسانی آونگی استفاده می شود
2. قسمت رانندگی: دستگاه رانندگی چرخ دستی از چهار چرخ مغناطیسی، چرخ دنده های مارپیچ، زنجیر و چرخ دنده تشکیل شده است
3، قسمت لغزنده: برای تنظیم موقعیت تفنگ جوشکاری استفاده می شود، می توانید موقعیت را قبل و بعد از جوشکاری تنظیم کنید.
4، فیکسچر تفنگ جوشکاری: دستگاه گیره تفنگ جوشکاری، می تواند زاویه تفنگ جوشکاری را تنظیم کند.
5، جعبه کنترل: تمام حرکات تراکتور را می توان تنظیم کرد. برای جزئیات، به روش عملکرد صفحه کنترل مراجعه کنید
1، دکمه برای تنظیم جریان و ولتاژ: دکمه را در جهت عقربه های ساعت بچرخانید تا مقدار افزایش یابد (تراکتور دارای دو شاخه برق 3P و 8P است، هنگام استفاده از دوشاخه 3P، دکمه تنظیم جریان و ولتاژ نامعتبر است، و سپس جریان و ولتاژ فیدر سیم باید تنظیم شود؛ دکمه کنترل جریان و ولتاژ هنگام استفاده از دوشاخه 8P موثر است)
2، دکمه انتخاب برای جوشکاری/غیر جوشکاری: دکمه باید در موقعیت جوشکاری باشد تا جوش داده شود
3، تغذیه نقطه ای: دستگاه تغذیه سیم دستی
4، سوئیچ راه رفتن: کنترل راه رفتن و توقف خودرو، اگر سوئیچ "جوشکاری/غیر جوشکاری" در موقعیت "غیر جوشکاری" قرار گیرد، سوئیچ راه رفتن را باز کنید، تراکتور فقط بدون جوشکاری راه می رود
5، تنظیم سرعت راه رفتن: دکمه تنظیم سرعت راه رفتن تراکتور. توصیه می شود سرعت راه رفتن تراکتور را پس از روشن کردن سوئیچ راه رفتن تنظیم کنید
6، انتخاب جهت راه رفتن: انتخاب کنید به چپ یا راست بروید
7، سوئیچ برق و چراغ نشانگر: چراغ نشانگر پس از برق روشن می شود
8، قسمت کنترل نوسان: می تواند سرعت نوسان، محدوده نوسان، زمان ماندن چپ و راست، موقعیت مرکزی و حالت نوسان را تنظیم کند
| موارد |
پارامتر |
توجه داشته باشید |
| تراکتور |
منبع تغذیه |
AC 220V |
| اندازه |
240×330×310 |
W×L×H |
| وزن |
16 کیلوگرم |
شامل نوسانگر |
| حالت حرکت |
چهار چرخ درایو |
چرخ مغناطیسی |
| سرعت راه رفتن |
0∼700mm/min |
| موتور نوسان |
DC24V 18RPM |
| محدوده قابل تنظیم تفنگ جوشکاری |
بالا و پایین |
| قبل و بعد |
85mm |
| محدوده تنظیم زاویه عملیاتی |
360° |
| محدوده تنظیم زاویه حمل |
0° |
| کنترل |
عملکرد عملیاتی |
حالت نوسان |
|
| سرعت نوسان |
0-10RPM(نمایش با مقیاس) |
| دامنه نوسان |
0-±10°(نمایش با مقیاس) |
| تنظیم زمان اقامت چپ و راست |
0-2S(نمایش با مقیاس) |
| محدوده مرکزی حرکت |
0-±8° |
| تغذیه سیم اینچی |
| شروع/توقف راه رفتن |
| کنترل جریان/ولتاژ جوشکاری |
| انتخاب جهت راه رفتن |
| تنظیم سرعت راه رفتن |
0∼1000mm/min(نمایش با مقیاس) |
| گزینه های جوشکاری/غیر جوشکاری |
الف. آماده سازی برای جوشکاری
1، ابزارهای لازم برای جوشکاری دستگاه های جوشکاری و دستگاه های تغذیه سیم هستند
2، کابل های کنترل ویژه (AC 220V) مورد نیاز است. منابع تغذیه جوشکاری مختلف به کابل های مختلف نیاز دارند
3، مخازن CO2 برای جوشکاری مورد نیاز است
4، مشعل جوشکاری اتوماتیک CO2
5، سایر ابزارهای لازم
ب. روش اتصال تراکتور
1، تراکتور را نصب کنید و تراکتور را روی سطح کار قرار دهید
2، سیم را روی سینی تغذیه سیم نصب کنید و سیم را به انتهای مشعل بکشید
3، انتهای مشعل به فیدر سیم متصل است
4، منبع تغذیه کنترل به پورت 8P صفحه کنترل تراکتور متصل است
5، کابل برق کنترل به AC 220 متصل است
6، کابل کنترل ویژه دارای چهار اتصال است، یکی به منبع تغذیه 220 ولت متصل است، دیگری به ماشین جوشکاری متصل است و دو مورد دیگر به ترتیب دستگاه جوشکاری و دستگاه انتقال سیم متصل هستند.
ج. لیست بسته بندی
| نام قطعات |
تعداد |
واحد |
توجه داشته باشید |
| تراکتور جوشکاری راه رفتن |
1 |
مجموعه |
|
| نوسان بینی |
1 |
مجموعه |
|
| خط برق |
1 |
عدد |
حدود 10-15 متر |
| کابل سیگنال مشعل جوشکاری |
1 |
عدد |
حدود 0.5 متر |
| خط سیگنال نوسان |
1 |
عدد |
حدود 0.5 متر |
| مشخصات |
1 |
عدد |
|
| ابزار شش ضلعی داخلی |
1 |
مجموعه |
|
د. تصاویر محصول
