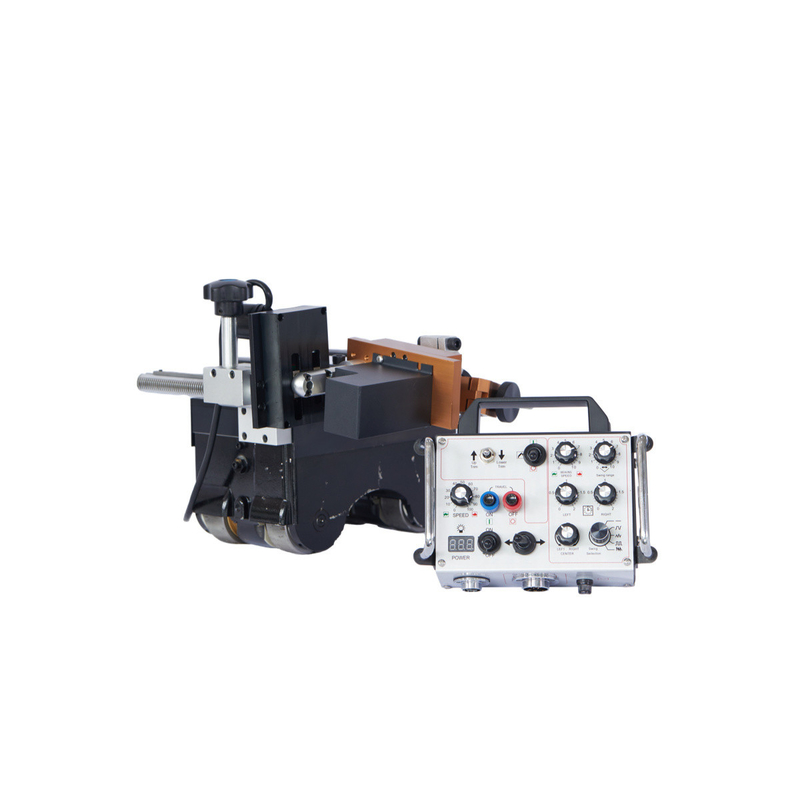

WQ-III تراکتور جوشکاری قطب مغناطیسی مدار با نوع الکتریکی و دستی
WQ-III برای جوشکاری دیواره های داخلی و خارجی لوله کشی مناسب است. هیچ ریلی مورد نیاز نیست و جوشکاری را می توان در امتداد سطح قوس قطعه انجام داد.
تراکتور جوش خودکار CO2 به طور گسترده ای در کشتی ها، پل ها، لوکوموتیو، ساختار فولاد، صنعت پتروشیمی و سایر صنایع استفاده می شود، مناسب برای انواع ساختارهای جوش، مانند:صفحه تقویت کننده، صفحه ضلع، قطعات متقاطع جوش، جوش جعبه، و غیره. مزایای اصلی آن عبارتند از:
1کاهش شدت کار و بهبود محیط کار
2، برای بهبود کارایی کار، 1.5 برابر جوش دستی است؛
3از کیفیت ضعیف بخیه جوش ناشی از عوامل انسانی اجتناب کنید، نرخ نقص جوش دستی حدود 20 درصد وتراکتور جوش خودکار به دلیل جوش مصنوعی، نرخ نقص جوش تولید نمی کند. بنابراین، مزایای جامع آن تقریباً 200٪ بیشتر از جوش دستی است.
4درجه بالایی از اتوماسیون برای اطمینان از ثبات کیفیت جوش؛
5، کار ساده و راحت، نیازی به کارگران فنی بسیار ماهر نیست.
1، WQ-III دستگاه جوشکاری خودکار سوئیچ است، یک جوشکاری می تواند یک جوشکاری گسترده تر را به دست آورد.
2سرعت سوئیچ، محدوده سوئیچ، موقعیت مرکزی و زمان اقامت چپ و راست را می توان تنظیم کرد، مناسب برای مشخصات مختلف جوش.
3، اندازه کوچک، وزن سبک، آسان برای نصب و حرکت، کارگران غیر ماهر نیز می توانند جوش انجام دهند.
4، مغناطیس دائمی برای جلوگیری از قطع اتصال خط جوش در طول جوش نصب شده است.
مناسب برای جوشکاری لوله های مختلف ساختارهای فولادی است.
قطعات: دستگاه سوئیچ تفنگ جوش، اسلایدر، دسته تفنگ جوش، جعبه کنترل، پنل کنترل و سایر لوازم جانبی:
1, دستگاه سوئیچ: استفاده می شود برای حرکت اسلحه جوش برای جوش تکان دهنده
2. قسمت راننده: دستگاه راننده از چهار چرخ مغناطیسی، دنده های مارپیچی، زنجیره ها و دوچرخه های چرخ دار تشکیل شده است
3، قسمت لغزنده: برای تنظیم موقعیت تفنگ جوش استفاده می شود، شما می توانید موقعیت قبل و بعد از جوش را تنظیم کنید.
4، تندیس اسلحه جوش: دستگاه چسب زدن اسلحه جوش، می تواند زاویه اسلحه جوش را تنظیم کند.
5، جعبه کنترل: تمام حرکات تراکتور را می توان تنظیم کرد. برای جزئیات، به روش کار پنل کنترل مراجعه کنید.
1، دکمه برای تنظیم جریان و ولتاژ: دکمه را در جهت ساعت برای افزایش مقدار چرخش دهید (ترکتور دارای دو پلاگین قدرت 3P و 8P است، در صورت استفاده از پلاگین 3P،دکمه تنظیم جریان و ولتاژ ناقص است، و سپس جریان و ولتاژ تغذیه سیم باید تنظیم شود؛ دکمه کنترل جریان و ولتاژ در صورت استفاده از 8P پلاگین موثر است)
2دکمه انتخاب برای جوش/غیر جوش: دکمه باید در موقعیت جوش برای جوش باشد
3نقطه تغذیه: دستگاه تغذیه دستی سیم
4، کلید راه رفتن: کنترل ماشین راه رفتن و متوقف کردن، اگر "لحام/غیرلحام" کلید در موقعیت "غیرلحام" قرار داده شده است، کلید راه رفتن را باز کنید، تراکتور فقط بدون جوش راه رفتن
5تنظیم سرعت راه رفتن: دکمه تنظیم سرعت راه رفتن تراکتور توصیه می شود سرعت راه رفتن تراکتور را پس از روشن کردن کلید راه رفتن تنظیم کنید
6انتخاب جهت راه رفتن: راه رفتن سمت چپ یا راست
7، سوئیچ برق و چراغ شاخص: چراغ شاخص بعد از روشن شدن برق روشن است
8، بخش کنترل سوئیچ: می تواند سرعت سوئیچ، محدوده سوئیچ، زمان ماندن چپ و راست، موقعیت مرکز و حالت سوئیچ را تنظیم کند
| پست ها |
پارامتر |
یادداشت |
| تراکتور |
منبع برق |
AC 220V |
| اندازه |
240×330×310 |
W×L×H |
| وزن |
16 کیلوگرم |
از جمله سوينگر |
| حالت حرکت |
چهار چرخ محرک |
چرخ مغناطیسی |
| سرعت راه رفتن |
0∼700mm/min |
| موتور سوئیچ |
DC24V 18RPM |
| محدوده تنظیم شده اسلحه جوش |
بالا و پایین |
| قبل و بعد |
85 میلی متر |
| محدوده تنظیم زاویه کار |
۳۶۰ درجه |
| انجام دامنه تنظیم زاویه |
0° |
| کنترل |
عملکرد عملیاتی |
حالت سوئیچ |
|
| سرعت سوئیچ |
0-10RPM ((نمایش با مقیاس) |
| دامنه سوئیچ |
0-±10°نمایش با مقیاس) |
| تنظیم زمان اقامت سمت چپ و راست |
0-2S ((نمایش با مقیاس) |
| محدوده مرکزی حرکت |
0-±8° |
| تغذیه سیم های کوچک |
| شروع/پایان راه رفتن |
| کنترل جریان و ولتاژ جوش |
| انتخاب جهت راه رفتن |
| تنظیم سرعت راه رفتن |
0∼1000mm/min ((نمایش با مقیاس) |
| گزینه های جوشکاری/غیر جوشکاری |
A. آماده سازی برای جوش
1ابزار مورد نیاز برای جوش ماشین آلات جوش و دستگاه های تغذیه سیم هستند
2، کابل های کنترل ویژه (AC 220V) مورد نیاز است. منابع مختلف ولتاژ جوش نیاز به کابل های مختلف
3، مخازن CO2 برای جوش مورد نیاز است
4، چراغ جوش خودکار CO2
5سایر ابزار لازم
روش اتصال تراکتور
1تراکتور را نصب کنید و تراکتور را روی سطح کار قرار دهید.
2، سیم را بر روی سینی تغذیه سیم نصب کنید و سیم را به انتهای مشعل بکشید
3، انتهای مشعل به تغذیه سیم متصل است
4, منبع برق کنترل به پورت 8P پنل کنترل تراکتور متصل است
5، کابل برق کنترل به AC 220 متصل شده است
6، کابل کنترل ویژه دارای چهار مفصل، یکی از آن به منبع برق 220V متصل است، دیگری به ماشین جوش متصل است و دو دیگر به ترتیب دستگاه جوش و دستگاه انتقال سیم.
C. فهرست بسته بندی
| نام قطعات |
مقدار |
واحد |
یادداشت |
| تراکتور جوشکاری پیاده |
1 |
مجموعه |
|
| تکون دادن بینی |
1 |
مجموعه |
|
| خط برق |
1 |
پی سی |
حدود 10 تا 15 متر |
| کابل سیگنال فانوس جوش |
1 |
پی سی |
حدود 0.5 متر |
| خط سیگنال سوئیچ |
1 |
پی سی |
حدود 0.5 متر |
| مشخصات |
1 |
پی سی |
|
| ابزار شش گوشه ای داخلی |
1 |
مجموعه |
|
D. Prodcut تصاویر
