سیستم پیشرفته دو مرحله ای هیدرولیک
تجهیزات بلند کردن مخزن هیدرولیک نوع YT-C مجموعه ای از تجهیزات بلند کننده هیدرولیک بزرگ است که به ویژه توسط شرکت ما برای پروژه ذخایر نفت خام ملی در سال 1994 توسعه یافته است.تا زمانی که تعداد سیلندر هیدرولیک و سیستم پمپ ایستگاه افزایش یا کاهش می یابد، این نوع تجهیزات می تواند برای ساخت معکوس مخازن بزرگ ذخیره سازی با حجم های مختلف از هزاران متر مکعب تا صدها هزار متر مکعب استفاده شود.
بخش کنترل، مفهوم طراحی ماژولار PLC زیمنس را اتخاذ می کند، عملکرد ساده، کیفیت قابل اعتماد.و همچنین می تواند برای کنترل متمرکز چندین گروه استفاده شود.از طریق بیش از ده سال از خلاصه عمل، ما همچنان به بهینه سازی تجهیزات، بهبود فرآیند تولید، به طوری که کیفیت محصول و عملکرد به شدت بهبود یافت،اکثر کاربران از.
★ساختار کلی تجهیزات

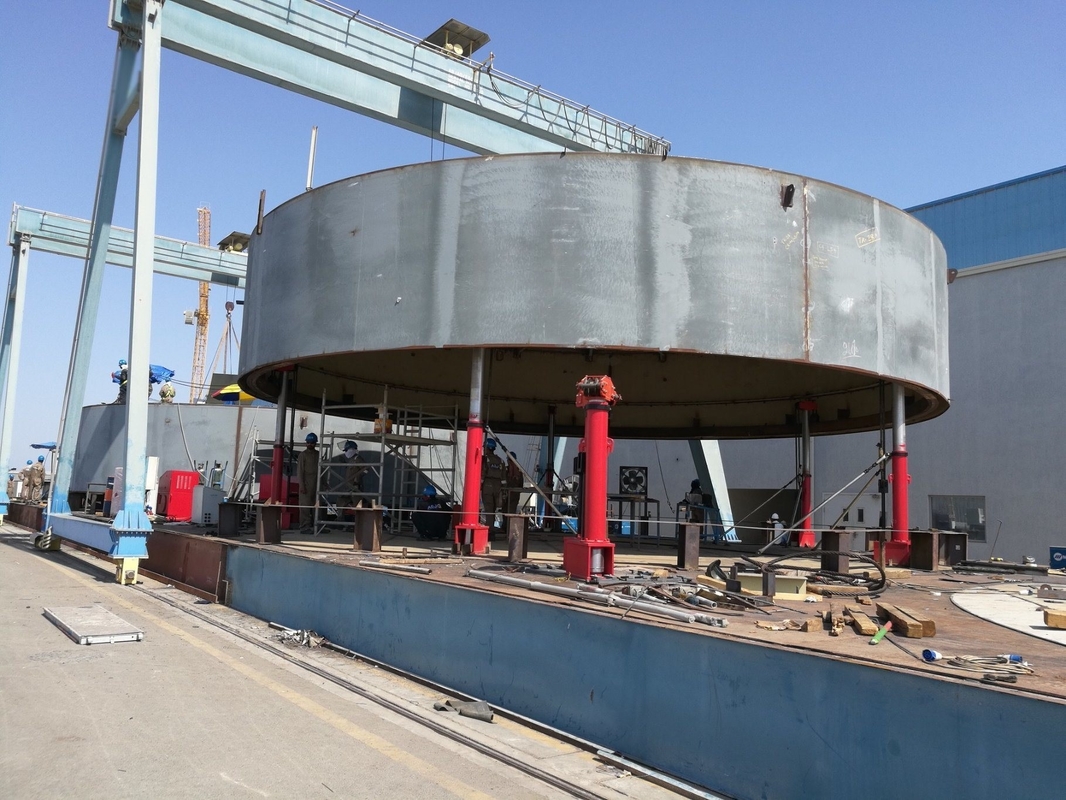

1، تجهیزات به طور مساوی در داخل مخزن کشش قرار می گیرد. نیروی کلی و نیروی جانبی تجهیزات به طور دقیق محاسبه می شود و با موفقیت اعمال می شود.
2، ساختار سختگیرانه و جمع و جور است، نیروی خروجی قابل تنظیم است، سرعت جک کردن الزامات جک کردن را برآورده می کند و دقت همگام سازی بالا است.
★اصل کار تجهیزات
انتقال قدرت: نیروی خروجی از سیلندر هیدرولیک → سیم فولادی → حلقه بلند (به صورت جوشکاری با لوله بلند) → صفحه ضلع برای انتقال نیروی → جا کردن دیوار مخزن
فرآیند کنترل جکینگ:
1, Pump station control box (rotating selection button) → Centralized control operation box (Figure 1-3) → hydraulic jacking pump station (solenoid of valve group) →PLC devices → centralized control operation box → hydraulic jacking pump station → integral or partial lifting or lowering of hydraulic cylinder.
2، جعبه کنترل ایستگاه پمپ (دکمه انتخاب چرخش) → دستگیره کنترل → سیلندر هیدرولیک (یک یا چند) تنظیم دقیق بالا و پایین.
★ویژگی های اصلی جک های هیدرولیک:
1این سیستم شامل ایستگاه پمپ هیدرولیک، سیلندر، سیم فولادی و ضربه است. نصب و کار آسان است.
2، سیستم از کنترل مرکزی PLC برای کنترل بلند کردن استفاده می کند. هر پکیج قدرت مجهز به دستگاه تعادل کمکی برای تضمین دقت بلند کردن همزمان است.
3، ایستگاه پمپ لیفت هیدرولیک دارای کنترل دستی دستی و کنترل مرکزی دو مدل عملیاتی است. سیلندر می تواند به طور جداگانه یا به عنوان یک گروه بلند شود.و گروه های چندگانه نیز می تواند برای بالا بردن به دقت بهتر و اثر جوش بهتر ادغام شود;
4، تمام بطری ها دارای دریچه ایمنی هستند. می توان آن را به طور خودکار قفل کرد تا از سقوط بطری / مخزن حتی در شرایط خاموش شدن برق ، شکستن لوله فشار بالا ، شکستن جلوگیری شود.
5، سیلندر با یک لوله با فشار بالا برای جلوگیری از نشت روغن است که معمولا توسط لوله های چندگانه سنتی اتفاق می افتد. سیلندر به حالت اولیه توسط خود وزن باز می گردد؛
6، ضربه از سیلندر هیدرولیک متفاوت است به عنوان هر عرض صفحه مخزن، که می تواند هر صفحه شیل حلقه ای یک مرحله بلند را برآورده کند. به شدت کاهش اتلاف وقت؛
7، ارتفاع پایه سیلندر هیدرولیکی بر اساس عرض پوسته مخزن است که می تواند با دستگاه جوش اتوماتیک محوری مطابقت داشته باشد تا جوش خیاط محوری داخلی را ادامه دهد؛
8، پیکربندی ماژول، مقدار سیستم جک می تواند با توجه به اندازه مختلف مخزن و وزن تنظیم شود؛
9، کارایی بالا، هر بار بلند کردن یا افتادن فقط حدود 15 دقیقه نیاز دارد؛
10، می تواند به خوبی با ماشین آلات جوش تانک ما همکاری کند، که می تواند به شدت هزینه نیروی انسانی را کاهش دهد و زمان ساخت را کاهش دهد.
| مدل/پارامتر | حداکثر فشار کاری | حداکثر نیروی خروجی یک سیلندر هیدرولیک | حداکثر محرک سیلندر هیدرولیک | سرعت بلند کردن سیلندر هیدرولیک | جریان پمپ روغن | سرعت موتور | ولتاژ موتور | قدرت موتور | دمای محیط کاری |
| YT10-2200C | 24Mpa | 10T | ۱۲۵۰ میلی متر | 190mm/min | 14.4 لیتری/دقیقه | 1440r/min | ~380 ولت | 5.5kW | -15 تا 50 oC |
| YT10-2700C | 31Mpa | 10T | 1400 میلی متر | 270mm/min | 7.2 لیتری/دقیقه | 1440r/min | ~380 ولت | 5.5kW | -15 تا 50 oC |
| YT12-2700C | 31Mpa | 12T | 1400 میلی متر | 250mm/min | 7.2 لیتری/دقیقه | 1440r/min | ~380 ولت | 5.5kW | -15 تا 50 oC |
| YT18-1700C | 24Mpa | 18T | 1240 میلی متر | 175mm/min | 7.2 لیتری/دقیقه | 1440r/min | ~380 ولت | 4kW | 0 تا 50 درجه |
| YT18-2000C | 24Mpa | 10T | 1240 میلی متر | 175mm/min | 7.2 لیتری/دقیقه | 1440r/min | ~380 ولت | 4kW | 0 تا 50 درجه |
| YT18-3000C | 25Mpa | 18T | 1600 میلی متر | ۱۸۷ میلی متر در دقیقه | 7.2 لیتری/دقیقه | 1440r/min | ~380 ولت | 5.5kW | -10 تا 60 درجه سانتیگراد |
| YT25-2700C | 31.5Mpa | 25T | 1650 میلی متر | 175mm/min | 7.2 لیتری/دقیقه | 1440r/min | ~380 ولت | 5.5kW | -10 تا 60 درجه سانتیگراد |
| YT25-3000C | 29Mpa | 25T | ۳۲۰۰ میلی متر | 160mm/min | 7.2 لیتری/دقیقه | 1440r/min | ~380 ولت | 4kW | -10 تا 60 درجه سانتیگراد |
| YT30-2700C | 29Mpa | 30T | 2050mm | 130mm/min | 7.2 لیتری/دقیقه | 1440r/min | ~415 ولت | 4kW | -10 تا 60 درجه سانتیگراد |
وینکو مهندسی شرکت، لمیتد (WINCOO) مشغول به ارائه مناسب ترین راه حل ها / تجهیزات برای مشتری، تولید کنندگان، شرکت های EPC / C در تولید لوله، ساخت مخازن،ساخت خط لولهخط تولید صنعتی، پروژه انرژی پاک و سایر زمینه های صنعتی.
خدمات و قدرت ما
ما توانایی ارائه راه حل های عملی برای پشتیبانی از مشتریان را داریم تا با زمان اجرای پروژه کوتاه تر،هزینه کمتر ساعت کاری و روش ساخت و ساز با کارایی بالاتر و کیفیت بهتر در مرحله پیشنهاد پروژه.
بر اساس امکانات مشتری / فضای سایت در دسترس، ما قادر به مطالعه / طراحی و ارائه پیکربندی های تطبیقی بر روی برنامه ریزی پروژه، کیفیت،هزینه و بهره وری برای تضمین سرعت تولید مطابق با نیاز پروژه است.
برای حمایت از اجرای پروژه، ما همیشه آماده کار به عنوان آتش نشان برای ارائه فوری مواد پروژه از مواد مصرفی مختلف، ابزارها، تجهیزات / ماشین آلات به کالاهای ویژه هستیم.با انعطاف پذیری، ما همچنین خوشحالیم که به عنوان یک عامل خرید در چین برای یافتن منابع تامین مورد نیاز عمل کنیم.
1ما می توانیم برای شما پیکربندی مناسب تری ارائه کنیم تا به شما در کوتاه کردن زمان ساخت کمک کنیم.
2ما مي تونيم تمام اسناد و مشاوره هاي فني را براي کمک به شما در تصفيه روش ساخت و ساز فراهم کنيم
3ما می توانیم مناسب ترین تعداد جک هیدرولیک را بر اساس وزن مخزن محاسبه کنیم
4. ما می توانیم لوازم جانبی هیدرولیک مناسب خود را با قیمت بسیار رقابتی تر از شریک تجاری طولانی مدت ما فراهم کنیم اگر نیاز دارید.
5ما می توانیم به عنوان یک پیمانکار فرعی خدمات آموزش افراد محل و خدمات عملیاتی یا نیروی انسانی را ارائه دهیم.
