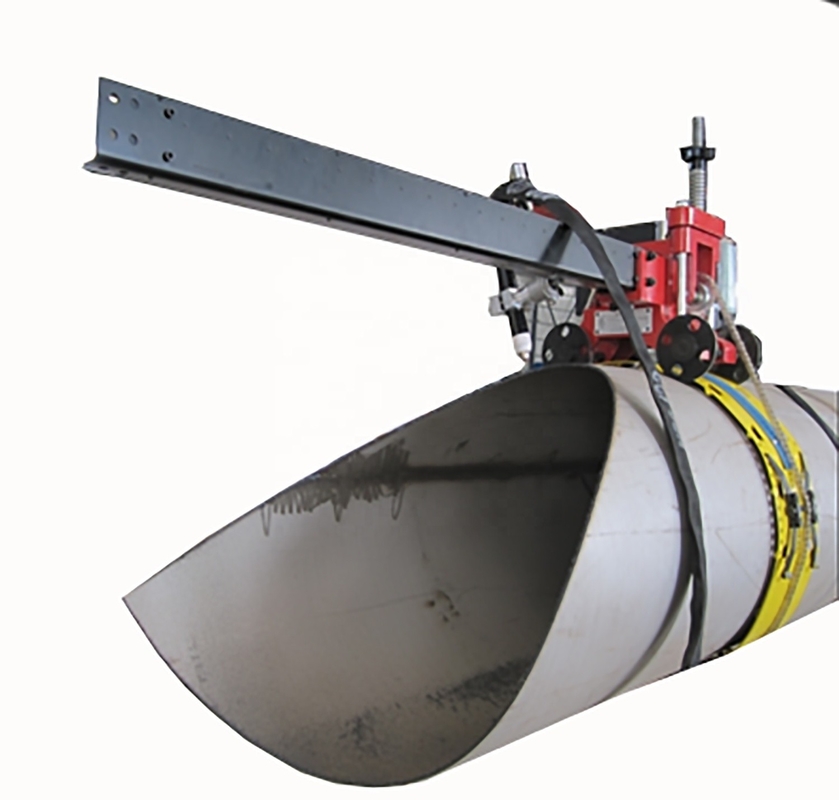

دستگاه برش پلازما و شعله ای کنترل شده توسط CNC برای ساخت خط لوله

Name: دستگاه برش پلازما و شعله ای کنترل شده توسط CNC برای ساخت خط لوله
Brand: Wincoo Engineering Co., Ltd.
SKU: fpwc-iii
Price: 5.00 USD
Availability: InStock

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شماره مدل: fpwc-iii

شرایط پرداخت و حمل و نقل

قیمت: $10,800.00/sets 1-999 sets

جزئیات بسته بندی: بسته صادرات

قابلیت ارائه: ۳۰۰۰ مجموعه در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:

ابعاد:	507460800mm	نوع موتور:	سروو موتور
شرایط:	جدید	ولتاژ:	AC220 ± 10 ولت 50Hz
قدرت نامی:	600 وات	ابعاد ((LWH):	507460800mm
وزن (کیلوگرم):	10 کیلوگرم	سال:	2022
تضمین:	1 سال	نکات کلیدی فروش:	بهره وری بالا
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی	مکان نمایشگاه:	هيچکدوم
نوع بازاریابی:	محصول جدید 2020	گزارش آزمایش ماشین:	ارائه شده
بازرسی تصویری:	ارائه شده	ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	موتور	نام محصول:	دستگاه برش پلاسما و شعله
برنامه:	ساخت لوله	مواد برش:	فولاد ضد زنگ فلزی فولاد کربنی
حالت برش:	برش پلاسما + برش شعله	سیستم کنترل:	کنترلر CNC

ابعاد:	507460800mm
نوع موتور:	سروو موتور
شرایط:	جدید
ولتاژ:	AC220 ± 10 ولت 50Hz
قدرت نامی:	600 وات
ابعاد ((LWH):	507460800mm
وزن (کیلوگرم):	10 کیلوگرم
سال:	2022
تضمین:	1 سال
نکات کلیدی فروش:	بهره وری بالا
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
مکان نمایشگاه:	هيچکدوم
نوع بازاریابی:	محصول جدید 2020
گزارش آزمایش ماشین:	ارائه شده
بازرسی تصویری:	ارائه شده
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	موتور
نام محصول:	دستگاه برش پلاسما و شعله
برنامه:	ساخت لوله
مواد برش:	فولاد ضد زنگ فلزی فولاد کربنی
حالت برش:	برش پلاسما + برش شعله
سیستم کنترل:	کنترلر CNC

دستگاه برش پلازما و شعله ای کنترل شده توسط CNC برای ساخت خط لوله

شرکت WINCOO ENGINEERING CO.,LTD

شرکت Wincoo Engineering Co., Ltd (WINCOO) مشغول به ارائه مناسب ترین راه حل ها / تجهیزات برای مشتریان، تولید کنندگان، شرکت های EPC / C در تولید لوله، ساخت مخازن،ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه های صنعتی.

دستگاه برش بر روی لوله ها خزیده می شود و اطلاعات موقعیت دقیق را به سیستم کنترل می فرستد و سپس بلافاصله خط برش را دنبال می کند.این روش برش کاملا متفاوت از روش برش خط تقاطع لوله مقیاس بزرگ سنتی است.

ماشین برش منحصر به فرد قابل حمل و پروفایل منحنی می تواند در کارخانه و در محل استفاده شود، تقریبا مناسب برای تمام لوله ها با
اندازه های مختلف. دقت برش آن می تواند به 1 میلی متر با برنامه های داخلی و رابط ورودی پارامتر شده برسد. کل ماشین ظریف است و می تواند به راحتی کار، تحویل و ذخیره شود. علاوه بر این,برنامه می تونه به روز بشه.

نیازی به واردات CAD، رابط ورودی پارامتر شده، یک نفر می تواند آن را کار کند، پایگاه های مدل کامل، ارائه خدمات سفارشی مدل.

قاب اصلی

1- جعبه خطوط2- جعبه حسگر
3- بخش پایه ماشین
4- بازوی تک محوری
5- کلیمپ مشعل

جعبه کنترل

1- ماسک محافظ

2- جعبه کنترل
3- پنل کنترل
4- فیلتر هوا

زنجیره ضد لغزش

1- زنجیره ضد لغزش

2- اتحاد زنجیره ای
3-پين صاف

مسیر مدار

از راست به چپ:

STG1,STG2,STG3,STG4,STG5,STG6

رابط پنجه

1- سوراخ

2- قلاب
3- بولت شش گوشه ای بلند

پارامتر محصول
جدول ۱: لکتوتایپ تجهیزات
نوع	مدل	نرم افزار	قطر لوله	تنظیم افقی
ماشین ساده	TP1-JH	01/07	۳۲۰ میلی متر	200 میلی متر
ماشین پایه	TP1-JB			<680 میلی متر	400 میلی متر
دستگاه استاندارد	TP1-BZ			<1020 میلی متر	600 میلی متر
ماشین کلاسیک R	TP1-R80B	01/02/03/05/06/07/08	<1800 میلی متر	800 میلی متر
ماشین کلاسیک ایکس	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	۳۰۰۰ میلی متر	800 میلی متر
دستگاه ربط	TP1-PSK	07	320-1420 میلی متر	200 میلی متر

مسیر مدار
جدول ۲: جزئیات مدار ماشین برش
نه	مدل	طول در متر	محدوده تنظیم شده/m	پنجه با محدوده تنظیم عقب
1	STG1	0.98	0.54 تا 0.71	0.68 تا 0.86
2	STG2	1.23	0.79 تا 0.96	0.93 تا 114
3	STG3	1.38	0.91 تا 116	1.06 تا 130
4	STG4	1.72	1.16 تا 145	1.30 تا 160
5	STG5	1.90	1.46 تا 163	1.60 تا 181
6	STG6	2.50	2.06 ~ 223	2.20 تا 241

جدول ۳: گزینه تطبیق مدار
نه، نه	OD لوله/ملی متر	مدارهای پیشنهادی
1	320 تا 400	STG3
2	400 تا 495	STG4
3	۴۹۵-۵۵۰	STG5
4	۵۵۰ تا ۶۸۰	STG1+ STG3
5	۶۳۰ تا ۷۷۰	STG1+ STG4
6	۷۳۰ تا ۸۳۰	STG1+ STG5
7	810-915	STG2+ STG 5
8	۹۱۵- ۱۰۲۰	STG1+ STG 6
9	1000 تا 1100	STG2+ STG 6
10	۱۰۴۰-۱۱۶۰	STG3+ STG 6
11	1120 تا 1250	STG4+ STG6
12	1219 تا 1310	STG5+ STG 6
13	1270 تا 1480	STG3+ STG 4+ STG 5
14	۱۴۱۰ تا ۱۵۰۰	STG6+ STG6
15	۱۴۵۰ تا ۱۵۹۵	STG2+ STG 5+ STG 6
16	۱۵۲۰ تا ۱۶۷۵	STG6+ STG 6+ STG 1

جدول ۴: جعبه کنترل
نمايش	111mm×62mmLCD
دکمه نه	20تا
حفاظت از خاموش شدن برق	ده سال
دمای کار	-10°C+55°C
ولتاژ	220 ولت AC
قدرت	۶۰۰ وات
وزن کیت اصلی	5 کیلوگرم
اندازه	400 ((L) × 200 ((W) × 200 ((H) mm

مزایای محصول

1نوآوری نظری

از تکنولوژی سنسور برای کنترل مسیر استفاده می شود. ماشین برش خط متقاطع روی لوله بالا می رود،اطلاعات دقیق موقعیت در زمان واقعی را به سیستم کنترل ارسال می کند.، و سپس منحنی برش را در زمان بسیار کم دنبال می کند.این روش کنترل کاملا متفاوت از برش خط متقاطع لوله بنچ سنتی است.

2نوآوری های ساختاری

این اولین بار است که یک راه حل کامل برای برش در محل خط تقاطع لوله ارائه می شود.

روش برش در اطراف لوله، حجم و وزن می تواند به طور قابل توجهی کاهش یابد، که آسان برای حمل به سایت است، منابع کارگاه را اشغال نمی کند،و می تواند طرح خط تولید انعطاف پذیر را درک کند.

عکس های محصول

وینکو مهندسی شرکت، لمیتد (WINCOO) مشغول به ارائه مناسب ترین راه حل ها / تجهیزات برای مشتری، تولید کنندگان، شرکت های EPC / C در تولید لوله، ساخت مخازن،ساخت خط لولهخط تولید صنعتی، پروژه انرژی پاک و سایر زمینه های صنعتی.

خدمات و قدرت ما
ما توانایی ارائه راه حل های عملی برای پشتیبانی از مشتریان را داریم تا با زمان اجرای پروژه کوتاه تر،هزینه کمتر ساعت کاری و روش ساخت و ساز با کارایی بالاتر و کیفیت بهتر در مرحله پیشنهاد پروژه.

بر اساس امکان دسترسی به امکانات / فضای سایت مشتری، ما قادر به مطالعه / طراحی و ارائه پیکربندی متناسب با برنامه ریزی پروژه، کیفیت،هزینه و بهره وری برای تضمین سرعت تولید مطابق با نیاز پروژه است.

برای حمایت از اجرای پروژه، ما همیشه آماده کار به عنوان آتش نشان برای ارائه فوری مواد پروژه از مواد مصرفی مختلف، ابزارها، تجهیزات / ماشین آلات به کالاهای ویژه هستیم.با انعطاف پذیری، ما همچنین خوشحالیم که به عنوان یک عامل خرید در چین برای یافتن منابع تامین مورد نیاز عمل کنیم.
