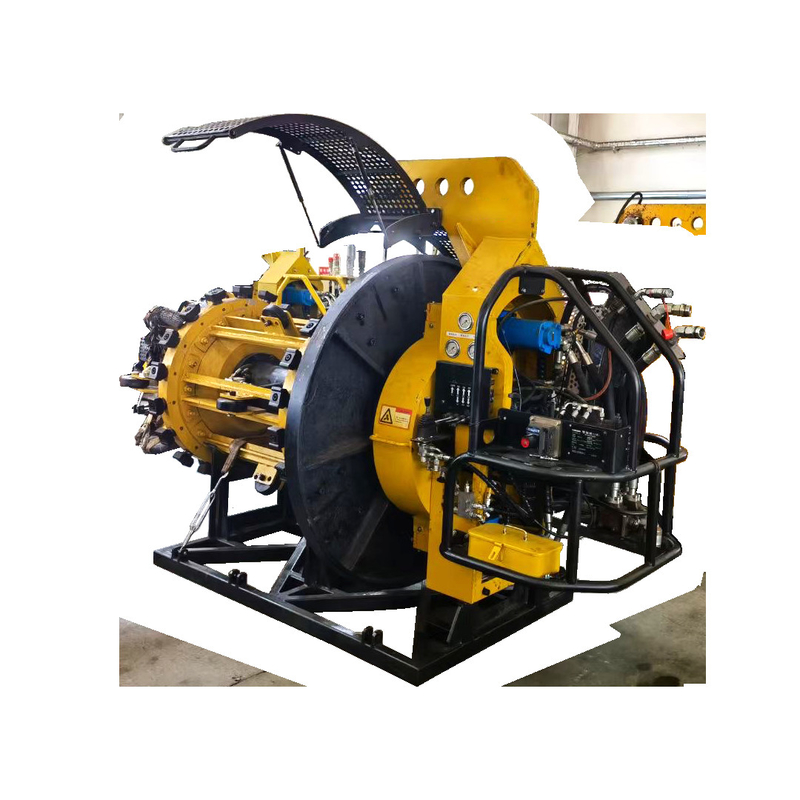

دستگاه شیارزن لوله هیدرولیکی با سرعت بالا در تجهیزات ساخت خط لوله در محل

Name: دستگاه شیارزن لوله هیدرولیکی با سرعت بالا در تجهیزات ساخت خط لوله در محل
Brand: Wincoo Engineering Co., Ltd.
SKU: HGK Series
Price: 40,800.00 USD
Availability: InStock

جزئیات محصول

Place of Origin: CHINA

نام تجاری: WINCOO

گواهی: CE

Model Number: HGK Series

شرایط پرداخت و حمل و نقل

Minimum Order Quantity: 1 set

قیمت: USD+24800~56800+set

Packaging Details: Export package

Delivery Time: 30 days

Payment Terms: L/C, D/P, T/T

Supply Ability: 10 set/month

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:
                                                                                                                                                                                                                                                دستگاه شیارزن لوله هیدرولیکی با سرعت بالا,دستگاه شیارزن لوله هیدرولیکی, Hydraulic Pipe Groove Machine


After-sales service provided:	Engineers available to service machinery overseas	Warranty:	1 Year
Voltage:	380V,110V/220v,220V/240V	Condition:	New
Type:	Pipe type beveling	Application:	pipe cutting&beveling machine

After-sales service provided:	Engineers available to service machinery overseas
Warranty:	1 Year
Voltage:	380V,110V/220v,220V/240V
Condition:	New
Type:	Pipe type beveling
Application:	pipe cutting&beveling machine

دستگاه شیارزن لوله هیدرولیکی با سرعت بالا در تجهیزات ساخت خط لوله در محل

ماشین رو به رو شدن / Beveling یک تجهیزات پردازش پای پای ویژه برای ساخت خط لوله های طولانی است. می تواند هر نوع پیچ را به سرعت پردازش کند تا نیازهای مختلف صنایع جوشکاری را برآورده کند.به جای beveling دستی برای به دست آوردن بهره وری بالاترهمچنین یک ابزار تطبیقی ضروری برای جوش داخلی یا جوش کاملا خودکار است.
واحد قدرت موتور الکتریکی نیز به ویژه برای ساخت خط لوله دریایی طراحی شده است که می تواند آلودگی کابین کشتی را کاهش دهد.

دستگاه شیارزن لوله هیدرولیکی با سرعت بالا در تجهیزات ساخت خط لوله در محل 0

اطلاعات عمومی

1، 8 "به 56" دستگاه قطر لوله مواجه می تواند در دسترس باشد.

2، هر نوع پیچ و تاب را با دقت پردازش می کند.

3، سرعت بالا beveling، بهره وری بالا و صرفه جویی در انرژی

4، حجم برش بزرگ، زمان استفاده متوسط برای هر پای پای 1 تا 2 دقیقه است.

5، واحد هیدرولیکی که توسط موتور دیزل رانده می شود برای ساخت خط لوله در خشکی استفاده شود/ واحد هیدرولیکی که توسط موتور الکتریکی رانده می شود برای ساخت خط لوله در دریا استفاده شود.

پارامتر محصول

مدل	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
اندازه لوله ((in)	8 تا 14	20 تا 26	24 تا 32	32 تا 40	36 تا 48	48 تا 56
ضخامت لوله (ملی متر)	۱۰ تا ۲۲	۱۰ تا ۲۲	14.6 ~ 30	14.6 ~ 30	14.6 تا 50	14.6 تا 50
سرعت میله (rpm)	0 تا 40	0 تا 40	0 تا 40	0 تا 40	0 تا 40	0 تا 40
تغذیه گودال (ملی متر/ دقیقه)	0 تا 10	0 تا 10	0 تا 10	0 تا 10	0 تا 10	0 تا 10
قاشق ابزار	دو تا سه	3 تا 4	4	4	4	4
ضربه برش (ملی متر)	90	90	90	90	90	90
نوع انتقال	موتور هیدرولیک یا الکتریکی
انتقال خوراک	سیلندر هیدرولیک
وزن (t)	1.2	2.5	3.5	4	4.2	4.5
ابعاد (ملی متر)	1900x800x1050	2100x950x1250	2900x1000x1450	3256x1952x1776	3459x2002x2002	3332x1972x2165
نیروگاه هیدرولیک	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

ویژگی های محصول

1، اتخاذ سیستم انتقال انعطاف پذیر برای ترکیب نیروگاه هیدرولیک و ماشین مجموعه برای دیدار با استاندارد حرکت

2، سیستم راننده اصلی استفاده هیدرولیک راننده و مکانیزم انتقال راننده صفحه چرخش، که می تواند شکست اثرات بار و موج ضربه. ویژگی های سخت و پایدار و قابل اعتماد برش.

3، سیستم انتقال تغذیه سیستم هیدرولیکی را اتخاذ می کند. ویژگی های دقت بالا تغذیه و نیروی بزرگ.

4، حرکت اصلی انتقال و تغذیه سیستم بازخورد نوع بسته را اتخاذ می کند ، دارای حجم منحنی بالا و کارایی بالا است.

5، سیستم کلی کنترل هیدرولیک خلبان و قطعات کنترل صفحه را اتخاذ می کند، دارای ویژگی های ساده، اتوماتیک بالا، قابل اعتماد، کار و نگهداری آسان است.

6، نوع پاک کوپلر سریع می تواند روغن هیدرولیک آلوده را کاهش دهد.

7، موتور دیزل با دستگاه تنظیم اتوماتیک گاز نصب شده است، به جز کار beveling، موتور دیزل در حالت سرعت بیکار خواهد بود، می تواند به شدت انرژی را صرفه جویی کند.

8، عملکرد تعویض دمای خود سیستم، با توانایی پاسخ سریع.

9، سیستم هیدرولیکی دارای عملکرد پیش گرم و خنک کننده است که می تواند برای مناطق بسیار سرد یا داغ و مرطوب مناسب باشد که می تواند کارایی کار را بهبود بخشد.

اجزای اصلی محصول

مننقطه فنی دستگاه

1، قابلیت تمرکز خوب، سرعت بالا و گسترش نیروی بزرگ، می تواند اطمینان از کلیمپ پایدار در طول برش. از طریق اضافه کردن یا کاهش می کند می تواند می تواند قطعه کلیمپ دیدار قطر لوله های مختلف.

2، ابزار تکنولوژی تقلید را اتخاذ می کند، می تواند بر اساس گردی لوله، شکل و دقت لوله را قطع کند.میله تیغه ترکیبی اتخاذ شده است که می تواند تمام انواع پیچ پیچ ترکیبی را با توجه به مطابقت های مختلف تکمیل کند.. تصاویر 9 و 10 را ببینید.

3، استفاده از تیغه آلیاژ مارک مشهور، دارای بهره وری برش بالا و طول عمر طولانی است.

4، اتخاذ منحصر به فرد اختراع چرخنده صفحه رانندگی و تغذیه رانندگی، تشکیل یک سیستم بازخورد مکانیکی و هیدرولیکی مشخص، استفاده از پمپ روغن جریان کوچک، می تواند قطع پایدار ارائه،از تصادف تیغه و خفه شدن موتور اجتناب کنید.

دستگاه شیارزن لوله هیدرولیکی با سرعت بالا در تجهیزات ساخت خط لوله در محل 4

II.نقطه کلیدی برای کار

1، دستگاه رو به جلو پایپ پایان را با تجهیزات بلند کردن بالا ببرید، بخش کلیمپ را در لوله وارد کنید، فشار را اجرا کنیدجویستیک، قرار دادن تمام کفش های کلیمپ حمایت در برابر داخلی از لوله، مطمئن شوید بخش کلیمپ در مرکز ثابت استلوله

2، کار سریع تغذیه جویستیک، ساخت صفحه چرخش در نزدیکی پایپ پایان به سرعت. کار صفحه چرخش میله اصلی جویستیک، صفحه چرخش میله اصلی به ابزار منحنی برای چرخش به عنوان هر سرعت تنظیم،پس از آن را به کار می کنند گره اصلی چرخش گیاه تغذیه جویستیک برای شروع کار منحنی.

3، پس از کار beveling، کار می کنند شاخه اصلی چرخش صفحه جویستیک برای متوقف کردن تغذیه، قرار دادن صفحه چرخش چرخش 2 تا 4 دایره در سرعت بیکار برای دقیق پایان لوله، متوقف کردن صفحه چرخش،سرعت برگرداندن سرعت چرخش، و توقف کنید، بخش کلیمپ را رها کنید، و به مفصل بعدی بروید.

III.واحد قدرت

نیروگاه شامل موتور، پمپ هیدرولیک، مخزن روغن هیدرولیک، مخزن دیزل، رادیاتور، سیستم فیلتر، لوله هیدرولیک، پانل عامل و غیره است. نیروگاه با دستگاه تنظیم شده توسط کوپلر سریع متصل می شود,که قابل اعتماد و آسان برای کار است.
