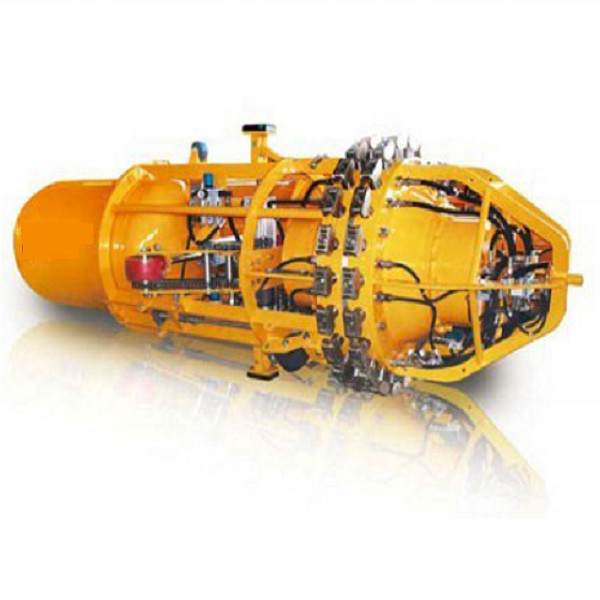

دستگاه بستن داخلی پنوماتیکی برای ساخت خط لوله

Name: دستگاه بستن داخلی پنوماتیکی برای ساخت خط لوله
Brand: Wincoo Engineering Co., Ltd.
SKU: HGDNQ6''~80''
Price: 14,650.00 USD
Availability: InStock

جزئیات محصول

Place of Origin: CHINA

نام تجاری: WINCOO

گواهی: CE

Model Number: HGDNQ6''~80''

شرایط پرداخت و حمل و نقل

Minimum Order Quantity: 1 set

قیمت: USD+10700~18600+set

Packaging Details: Export package

Delivery Time: 30 days

Payment Terms: L/C, D/P, T/T

Supply Ability: 10 set/month

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:
                                                                                                                                                                                                                                                دستگاه بستن و تراز خط لوله,دستگاه بستن و تراز داخلی پنوماتیکی,دستگاه بستن و تراز خط لوله, Pneumatic Internal Line Up Clamp Machine, Pipeline Construction Line Up Clamp Machine


Material:	Metal	Usage:	Pipe Clamp,industrial pipe
Color:	Bule/Balck/Red	Type:	Heavy Duty Pipe Clamp
Size:	Customized Sizes Acceptable	Function:	Clamping

Material:	Metal
Usage:	Pipe Clamp,industrial pipe
Color:	Bule/Balck/Red
Type:	Heavy Duty Pipe Clamp
Size:	Customized Sizes Acceptable
Function:	Clamping

دستگاه بستن داخلی پنوماتیکی برای ساخت خط لوله

The pneumatic internal mouthpiece produced by our company is developed by absorbing advanced technology and experience of domestic and foreign products and combining with the construction characteristics of Chinese pipeline construction enterprisesاستفاده از هوا فشرده به عنوان قدرت، هیچ آلودگی، به خصوص مناسب برای ساخت لوله های آب و لوله های نفت و گاز طبیعی با الزامات حفاظت از محیط زیست بالا.مزاياي کارايي قابل اعتماد داره، سازگاری قوی، عمل سریع، تطبیق دقیق، ساختار جمع و جور، عملیات ساده و تنظیم دقیق فاصله.کیفیت و عملکرد محصول قابل مقایسه با محصولات مشابه بین المللی است، از جمله نوع پاکسازی پنوماتیک داخلیدهانه، نوع کفش مسی داخل پنوماتیکدهانه، هواپیمای دریایی داخلیدهانه، بازار داخلی را خالی می کند.

دستگاه بستن داخلی پنوماتیکی برای ساخت خط لوله 0

ویژگی های محصول

1.ساختار ساده و ظاهر زیبا

2.وزن کم، سرعت راه رفتن سریع، توانایی بالا رفتن قوی، مصرف گاز کم

3.پشتیبانی بزرگ، تنظیم دقیق فاصله، به طور قابل توجهی بهبود بهره وری ساخت و ساز

4.قطعات شیر وارد می شود، مفصل از مواد فولاد ضد زنگ ساخته شده است تا اطمینان حاصل شود که مسیر هوا تمیز است و نوع مفصل ساختار C است تا عملکرد مهر و موم قابل اعتماد را تضمین کند

5.قاب راه رفتن به طور دقیق با توجه به ابزار تکنولوژیکی برای اطمینان از عملکرد مجموعه چرخ راه رفتن و بهبود عملکرد کل ماشین ساخته شده است

6.از تولید تا نصب و راه اندازی، کل ماشین به طور دقیق مطابق با استانداردها و فرآیندهای ملی اجرا می شود،اطمینان از اینکه میزان عدم تراز و دقت تنظیم فاصله در محدوده 0 باشد.5 میلی متر، مطابق با الزامات استانداردهای ساخت خط لوله

پارامتر محصول

کلیمپ غیر خودران (به صورت دستی کشیده می شود)
مدل	اندازه لوله	شماره های پیستون	قدرت پیستون	L	W	H	وزن	مکعب
مدل	(ملی متر)	شماره های پیستون	(KN)	(ملی متر)	(ملی متر)	(ملی متر)	(کیلوگرم)	(m3)
HGDNQ6"	168	6X2	134	1473	150	150	36	0.04
HGDNQ8"	219	6X2	209	1593	189	189	53	0.06
HGDNQ10	273	6X2	382	1665	240	240	60	0.09
HGDNQ12-14"	305-357	6X2	405	1751	280	280	100	0.14

کلیمپ خودران (با قدرت خود حرکت می کند)
مدل	اندازه لوله (ملی متر)	پیستون ها (شماره)	پیستون قدرت (KN)	قدرت موتور (Hp)	L (ملی متر)	W (ملی متر)	H (ملی متر)	وزن (KG)	مکعب (M3)
HGDNQ16-18	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22	508-559	10x2	1057	1.5	2434	480	480	296	.59
HGDNQ22-24	559-610	12x2	1268	1.5	2500	530	530	390	.72
HGDNQ24-26	۶۱۰-۶۶۰	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30	۷۱۱-۷۶۲	12x2	1748	1.5	2700	670	670	512	1.2
HGDNQ30-32	۷۶۲ تا ۸۱۳	14x2	2937	3	2938	690	690	733	1.4
HGDNQ34-36	864 تا 914	16x2	2937	3	3020	790	790	779	1.8
HGDNQ36-38	۹۱۴ تا ۹۶۵	18x2	2937	3	3188	860	860	865	2.4
HGDNQ40-42	1016 تا 1067	20x2	2937	3	3029	980	980	982	3.0
HGDNQ46-48	1168 تا 1219	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50	1219 تا 1270	22x2	4855	3	3517	1120	1120	1876	5.2
HGDNQ52-54	1321 تا 1372	22x2	4855	3	3520	1210	1210	1988	5.4
HGDNQ56	1422	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ60	1524	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ62-66	۱۵۷۴- ۱۶۷۶	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ68-72	1727-1727	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ76-80	1930 تا 2032	30x2	4855	3	4000	1800	1800	3855	13.0

اجزای اصلی محصول

اجزای اصلی دهان: مجموعه دهان (بلوک تورم) ، سیلندر خالی، مجموعه رانندگی، قاب پیاده روی، چرخ پیاده روی، مجموعه ترمز، مخزن گاز، قاب قفس جلو، جویستیک (پایپ گاز) ، مجموعه مسیر گاز و غیره،کنترل شده توسط هوا فشرده به عنوان منبع برق. عکس زیر رو ببینید

دستگاه بستن داخلی پنوماتیکی برای ساخت خط لوله 1

1قاب قفس جلویی

4، بلوک تورم پشت

2، سیلندر پاک کننده

5مسیر گاز

3، بلوک تورم جلویی

6مخزن بنزین

7، مغز قابل تنظیم

10، مجموعه ترمز

13,چرخ راه رفتن عقب

8، دستگاه دهان ساز

11، قاب راه رفتن

9چرخ جلو

12، مجموعه راننده

کاربرد اجزای اصلی

الف.اول از همه،کمپرسور هواباجویستیک (مسیر گاز)و لوله ورودی هوا درقاب قفس جلوبا یک لوله فشار بالا و یک مفصل سریع برای رسیدن به هدف پر کردن یا پر کردن هوا؛جویستیک (مسیر گاز)سپس به گره کنترل بر رویقاب قفس جلوبا یک قلاب.

ب.درجویستیک (مسیر گاز)با لوله فولادی حفره ای جوش داده شده است و عملکرد آن:

1,2، کنترل مسیر هوا: ردیف جلو بالا، ردیف جلو کوچک، ردیف عقب بالا، ردیف عقب کوچک، باز کردن، باز کردن.کنترل حرکت جلو دهان.

ج.کابل کنترلبرای کنترلرانندگی راه رفتن، ترمز، جلو و عقب نشینی.در هنگام راه رفتن، کابل راه رفتن به جلو باید محکم شود، و ترمز خودکار هنگام آزاد شدن آن اعمال می شود تا از سرعت بیش از حد در هنگام پایین رفتن جلوگیری شود.اگه لازم باشه که به جلو بريم، به سرعت کابل را محکم کنید و به سرعت کابل را باز کنید تا متوجه نقطه راه رفتن شوید.

د.درمخزن گازدر انتهای دهانه نصب می شود و عملکرد آن این است: 1، تعادل کل ماشین را تحقق می بخشد. 2، ذخیره گاز.

اِ. درمجموعه دهانبخش اصلی دستگاه کلیمپ است که از سیلندر، توزیع کننده و دو گروه از بلوک های تورم (پوش نگهدارنده) و غیره تشکیل شده است که عمدتاً تطبیق را تکمیل می کند.

عکس های محصول
