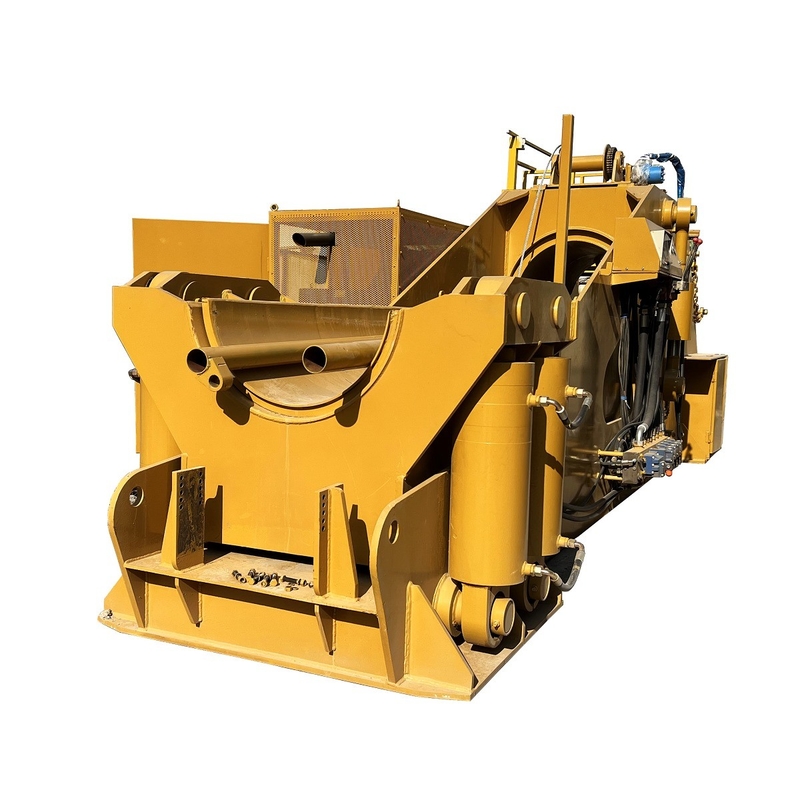

تکنولوژی ابزار سیستم هیدرولیک برای خم کردن لوله ها در ماشین آلات ساخت لوله

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شرایط پرداخت و حمل و نقل

قیمت: $84,500.00/sets 1-99 sets

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:

مواد / فلز پردازش شده:	فولاد کربن، فولاد ضد زنگ	شرایط:	جدید
نوع ماشین:	دستگاه خم کن لوله	شعاع خم شدن (ملی متر):	76.2 - 711.2
حداکثر زاویه خم شدن (Deg):	90	دقت خم کردن (Deg):	0.5
اتوماسیون:	خودکار	سال:	2023
توان (کیلو وات):	160	وزن (کیلوگرم):	2000
تضمین:	1 سال	صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
نکات کلیدی فروش:	قیمت رقابتی	مکان نمایشگاه:	هيچکدوم
نوع بازاریابی:	محصول جدید 2022	گزارش آزمایش ماشین:	ارائه شده
بازرسی تصویری:	ارائه شده	ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	موتور، پمپ، موتور	نام محصول:	دستگاه خم کن لوله
خدمات پس از فروش:	پشتیبانی آنلاین	برنامه:	ماشین آلات ساخت خط لوله
کلمات کلیدی:	لوله هیدرولیک

مواد / فلز پردازش شده:	فولاد کربن، فولاد ضد زنگ
شرایط:	جدید
نوع ماشین:	دستگاه خم کن لوله
شعاع خم شدن (ملی متر):	76.2 - 711.2
حداکثر زاویه خم شدن (Deg):	90
دقت خم کردن (Deg):	0.5
اتوماسیون:	خودکار
سال:	2023
توان (کیلو وات):	160
وزن (کیلوگرم):	2000
تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
نکات کلیدی فروش:	قیمت رقابتی
مکان نمایشگاه:	هيچکدوم
نوع بازاریابی:	محصول جدید 2022
گزارش آزمایش ماشین:	ارائه شده
بازرسی تصویری:	ارائه شده
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	موتور، پمپ، موتور
نام محصول:	دستگاه خم کن لوله
خدمات پس از فروش:	پشتیبانی آنلاین
برنامه:	ماشین آلات ساخت خط لوله
کلمات کلیدی:	لوله هیدرولیک

تکنولوژی ابزار سیستم هیدرولیک برای خم کردن لوله ها در ماشین آلات ساخت لوله

شرکت مهندسی WINCOO، LTD

دستگاه خم‌کن لوله سرد هیدرولیکی عمدتاً از براکت بیرونی، قالب پایینی، صندلی موقعیت‌یابی، بلوک گوه، سیلندر هیدرولیک، خم‌کن لوله، قاب نگه‌دارنده لوله، ایستگاه قدرت و غیره تشکیل شده است.

اجزای اصلی محصول

I. ویژگی‌ها و مزایای دستگاه خم‌کن لوله سرد هیدرولیکی.

بهینه‌سازی داده‌های بزرگ را بر روی سیلندر هیدرولیک خم‌کننده لوله سرد انجام دهید. به منظور کوتاه کردن سرعت خم شدن دستگاه خم‌کن لوله سرد، کورس کاری سیلندر هیدرولیک دقیقاً محاسبه می‌شود و سرعت خم شدن به وضوح بهبود می‌یابد. آزمایش نظری می‌تواند 10٪ زمان را هنگام خم کردن یک لوله خم سرد حدود 10 درجه صرفه‌جویی کند. راندمان کار را بهبود بخشید.

1، به منظور بهبود سرعت خم شدن، شیر کنترل عملیاتی وارداتی از ایتالیا با دبی بالا (حدود 400 لیتر در دقیقه) به طور ویژه ساخته شده است. افزایش طول عمر.

2، موتور، سیلندر هیدرولیک و سایر قطعات همگی توسط تولیدکنندگان حرفه‌ای در چین و خارج از کشور تولید می‌شوند.

II. ویژگی‌ها و مزایای ایستگاه قدرت

ایستگاه قدرت مستقل

1، طراحی قسمت قدرت خم‌کننده لوله سرد یکپارچه نسبتاً باریک است. در طول نگهداری موتور، برداشتن فیلتر روغن و فیلتر دیزل به دلیل فاصله کم بین قطعات مختلف پیچیده است. ایستگاه قدرت مستقل به دلیل فاصله زیاد بین قطعات مختلف در نگهداری روزانه بسیار راحت است.

2، به منظور ارائه یک محیط کاری با نویز کم به اپراتور، قسمت قدرت به عنوان یک نوع مستقل طراحی شده است که می‌تواند از موتور اصلی دور باشد و دستگاه اتصال سریع برای اتصال به موتور اصلی استفاده می‌شود. در همین حال، برای حمل و نقل دستگاه خم‌کن لوله سرد راحت است.

3، دمای کار مدار روغن هیدرولیک تجهیزات خم‌کن لوله بین -30 درجه سانتی‌گراد و 50 درجه سانتی‌گراد است. محیط ساخت و ساز با دمای بالا، ناراحتی را برای ساخت و ساز طولانی مدت لوله خم سرد به ارمغان آورده است که به راحتی باعث افزایش دمای روغن و پیری تسریع شده اجزای هیدرولیک می‌شود که به طور جدی بر عمر مفید تجهیزات تأثیر گذاشته است. رادیاتور منبع تغذیه باید ظرفیت اتلاف حرارت کافی داشته باشد. بنابراین، طراحی یک دستگاه رادیاتور ویژه، اثر اتلاف حرارت دو برابر رادیاتور معمولی است و یک سنسور دما نصب شده است، تحقق کنترل خودکار دما. اطمینان حاصل کنید که خم‌کننده لوله سرد می‌تواند برای مدت طولانی بدون توقف کار کند. راندمان کار را بهبود بخشید.

4، دستگاه پیش گرمایش روغن هیدرولیک اضافه شده است

در طول ساخت و ساز خم‌کننده لوله سرد در محیط کم دما، به دلیل دمای پایین روغن هیدرولیک، سیستم گردش پیش گرمایش با استفاده از رادیاتور موتور تشکیل می‌شود، به طوری که دمای روغن هیدرولیک به سرعت افزایش می‌یابد، زمان پیش گرمایش تجهیزات افزایش می‌یابد و تجهیزات وارد حالت کار می‌شوند.

5، فیلتر مکش روغن و فیلتر برگشت روغن بر روی صندوق پستی هیدرولیک ایستگاه قدرت نصب شده است و دستگاه هشدار برای تمیز کردن و تعویض عنصر فیلتر فیلتر روغن هیدرولیک نصب شده است. می‌تواند به اپراتور دستور دهد که کار تعمیر و نگهداری را به موقع انجام دهد.

III، ویژگی‌ها و مزایای مندریل هیدرولیک

مندریل هیدرولیک بهینه و بهبود یافته است. در حالی که بر کیفیت خم شدن معمولی تأثیری نمی‌گذارد، کوتاه و بهینه شده است تا وزن کلی را کاهش دهد و عمر مفید مکانیسم راه رفتن را تا حد زیادی افزایش دهد. راندمان کار را بهبود بخشید.

پارامترهای محصول

مدل

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

محدوده خم

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

نوع لوله قابل استفاده

برای خم شدن لوله رزوه دار، لوله مستقیم، لوله بدون درز، لایه ضد خوردگی داخلی و پلی اتیلن بیرونی قابل استفاده است
لوله فولادی ضد خوردگی بدون آسیب رساندن به لایه ضد خوردگی لوله فولادی.

دمای عملیاتی

-30 درجه سانتی‌گراد ~ +50 درجه سانتی‌گراد

قدرت موتور

46 کیلووات

77 کیلووات

118 کیلووات

132 کیلووات

160 کیلووات

سیلندر روغن

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

سیلندر رایزر

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

کشش وینچ هیدرولیک

1.5T

12T

نصب میدانی

ریل نصب شده کاملاً آب‌بندی و روغن‌کاری شده است، بدون نیاز به تعمیر و نگهداری، به ویژه برای کار در هوای سرد مناسب است. پس از
ذخیره سازی طولانی مدت، می تواند بلافاصله استفاده شود، بدون کار تعمیر و نگهداری اضافی.

طراحی مدولار

ابعاد (L*W*H) میلی‌متر

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

پارامتر دستگاه
8566×3190×3500

پارامتر ایستگاه هیدرولیک
4300×2280×2760

ویژگی های محصول

1، منبع تغذیه هیدرولیک اصلی موتور Deutz، پمپ هیدرولیک و موتور هیدرولیک را اتخاذ می کند که برند HUADE در چین شناخته شده است.

2، مکانیزم عملکرد قطعات مونتاژ وارداتی از ایتالیا را اتخاذ می کند که در عملکرد سبک و انعطاف پذیر و در کنترل دقیق است، بنابراین خم شدن دقیق لوله فولادی را تضمین می کند

3، مندریل کنترل هیدرولیک کامل، ساختار گوه فولادی با زاویه دوگانه و ساختار نرم در خارج را اتخاذ می کند تا به طور موثر اطمینان حاصل شود که لایه ضد خوردگی داخلی لوله فولادی آسیب ندیده است. اصل کار آن استفاده از سطح گوه و درایو هیدرولیک برای بالا بردن سریع آن و برآورده کردن الزامات خم شدن لوله فولادی است. قسمت راه رفتن مندریل استفاده از نیروی هیدرولیک کمکی برای راندن موتور هیدرولیک برای اطمینان از راه رفتن روان هسته تایر در لوله فولادی است.

4، دستگاه لوله سرد هیدرولیک ارائه شده توسط شرکت ما به مزایای محصولات مشابه در داخل و خارج از کشور اشاره دارد، با طراحی منطقی، ساختار فشرده، قابلیت کنترل و راندمان کار بالا. این یک ابزار ضروری برای پردازش و تولید خم شدن لوله سرد خطوط لوله بزرگ است.

5، کل دستگاه تجهیزات برق با کیفیت بالا و دستگاه درایو هیدرولیک را اتخاذ می کند که عملکرد عالی، کیفیت قابل اعتماد دارد و می تواند با شرایط ساخت و ساز سخت سازگار شود.

عکس های محصول

شرکت مهندسی Wincoo، Ltd (WINCOO) در زمینه ارائه مناسب‌ترین راه‌حل‌ها/تجهیزات برای مشتریان، سازندگان، شرکت‌های EPC/C در زمینه ساخت لوله، ساخت مخزن، ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه‌های صنعتی فعالیت می‌کند.

خدمات و قدرت ما
ما توانایی ارائه راه‌حل‌های عملی برای حمایت از مشتریان را داریم تا با زمان اجرای پروژه کوتاه‌تر، هزینه ساعت کار کمتر و روش ساخت/ساخت با راندمان بالاتر و کیفیت بهتر در مرحله مناقصه پروژه، جایزه دریافت کنند.

بر اساس در دسترس بودن فضای تأسیسات/سایت مشتری، ما قادر به مطالعه/طراحی و ارائه پیکربندی‌های منطبق با برنامه پروژه، کیفیت، هزینه و بهره‌وری هستیم تا اطمینان حاصل شود که سرعت تولید مطابق با الزامات پروژه است.

برای پشتیبانی از اجرای پروژه، ما همیشه آماده هستیم تا به عنوان آتش‌نشان کار کنیم تا عرضه سریع مواد پروژه را از مواد مصرفی مختلف، ابزار، تجهیزات/ماشین‌آلات تا کالاهای ویژه ارائه دهیم. با انعطاف‌پذیری، ما همچنین خوشحالیم که به عنوان عامل خرید در چین برای جستجوی منابع عرضه مورد نیاز عمل کنیم.
