دستگاه جوش درز طولی زمان‌بندی استاندارد برای ماشین‌آلات ساخت مخزن

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شرایط پرداخت و حمل و نقل

قیمت: $6,500.00/sets 1-99 sets

جزئیات بسته بندی: کارتن

قابلیت ارائه: ۳۰۰۰ مجموعه در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:

صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی	مکان نمایشگاه:	هيچکدوم
بازرسی تصویری:	ارائه شده	گزارش آزمایش ماشین:	ارائه شده
نوع بازاریابی:	محصول جدید 2020	ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	موتور	شرایط:	جدید
زمان تشکیل:	استاندارد	حالت جوش:	TIG/MIG/MAG/SAW (اختیاری)
قطر جوش:	80 میلی متر	ابعاد:	245520290mm
استفاده:	جوش درز مخزن	ولتاژ:	۲۲۰ ولت
تضمین:	1 سال	نکات کلیدی فروش:	خودکار
وزن (کیلوگرم):	10.4 کیلوگرم	توان (کیلو وات):	4
نام محصول:	ماشین جوش تانک	برنامه:	ساخت مخزن
حالت کار:	جوشکار درز خودکار	روش جوشکاری:	جوش
رنگ:	مشتری	مواد جوشکاری:	آلومینیوم استیل کربن استیل

صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
مکان نمایشگاه:	هيچکدوم
بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده
نوع بازاریابی:	محصول جدید 2020
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	موتور
شرایط:	جدید
زمان تشکیل:	استاندارد
حالت جوش:	TIG/MIG/MAG/SAW (اختیاری)
قطر جوش:	80 میلی متر
ابعاد:	245520290mm
استفاده:	جوش درز مخزن
ولتاژ:	۲۲۰ ولت
تضمین:	1 سال
نکات کلیدی فروش:	خودکار
وزن (کیلوگرم):	10.4 کیلوگرم
توان (کیلو وات):	4
نام محصول:	ماشین جوش تانک
برنامه:	ساخت مخزن
حالت کار:	جوشکار درز خودکار
روش جوشکاری:	جوش
رنگ:	مشتری
مواد جوشکاری:	آلومینیوم استیل کربن استیل

دستگاه جوش درز طولی زمان‌بندی استاندارد برای ماشین‌آلات ساخت مخزن

WINCOO ENGINEERING CO.,LTD

یک جوشکار ریل مستقیم یا انعطاف‌پذیر ساده، ارزان و آسان برای جوشکاری مخزن.

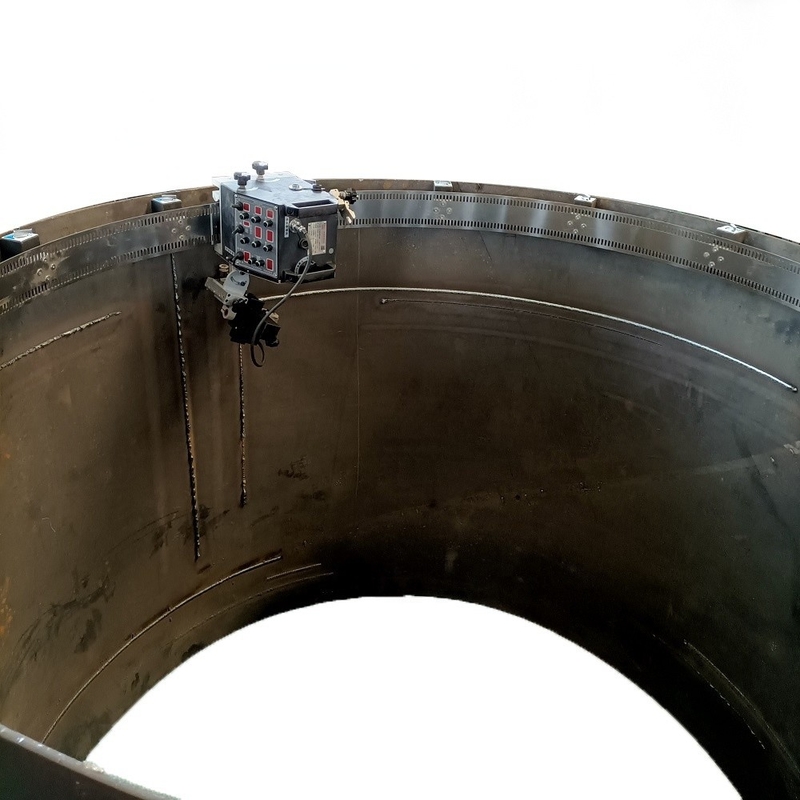

ریل‌های انعطاف‌پذیر

ریل‌های مستقیم

ویژگی‌های محصول

I. ویژگی‌های جوش محصول

1، مجهز به 5 نوع تکنیک‌های هندلینگ جوشکاری، شبیه‌سازی کامل هندلینگ دستی، ظاهر یکنواخت درز جوش، سریع‌تر و پایدارتر.

2، تنظیم عرض جوش 0-30 میلی‌متر، می‌تواند با انواع جوشکاری ورق نازک و ضخیم سازگار شود.

3، تنظیم عرض جوش 0-30 میلی‌متر، می‌تواند با انواع جوشکاری ورق نازک و ضخیم سازگار شود.

4، دستگاه می‌تواند انواع جوشکاری ناپیوسته فاصله را درک کند، طول و سرعت را می‌توان به دلخواه تنظیم کرد.

5، دستگاه می‌تواند مسیر جوشکاری را بدون احتراق نشان دهد، راحت و شهودی.

6، پانل کنترل نمایشگر دیجیتال کامل است، تنظیم و ثبت داده‌ها آسان است، با عملکرد حافظه، بازیابی خودکار آخرین

داده‌ها در استفاده بعدی.

7، توقف خودکار پس از جوشکاری، تماس توقف محدود در دو جهت حرکت دستگاه تنظیم شده است، نقطه تماس در انتهای جوش از قبل قرار می‌گیرد، توقف خودکار در نقطه برای جلوگیری از جوشکاری بیش از حد.

II. ویژگی‌های طراحی محصول

1، مسیر کشویی دستگاه، مسیر خطی را که مخصوصاً برای ماشین‌ابزارهای پیشرفته استفاده می‌شود، اتخاذ می‌کند، که دارای عملکرد بدون فاصله، عملکرد روان، بدون گیر کردن، بدون تغییر شکل و یکپارچگی بالاتر دستگاه است.

2، تمام جهت‌های دستگاه با گام پیچ با دقت بالا تنظیم می‌شوند، سریع‌تر، پایدارتر و دقیق‌تر.

3، تمام قطعات توسط ماشین‌ابزارهای CNC پیشرفته پردازش می‌شوند که دقت و دوام را تا حد زیادی بهبود می‌بخشد.

4، کل فرآیند پاشش با دمای بالا + اکسیداسیون آلومینیوم، به طوری که ظاهر کلی دستگاه به سطح بالاتری برسد.

5، مجهز به تفنگ جوشکاری ربات مخصوص، کیفیت جوش بهتر و پایدارتر است.

III. ویژگی‌های کلی استفاده از محصول

1، دستگاه طراحی یکپارچه است، استفاده آسان است، در حالی که انواع خطوط کنترل خارجی نامرتب را کاهش می‌دهد، به طور موثر از آسیب به خط و کنترل جلوگیری می‌کند، محیط کار را مختصرتر می‌کند.

2، صندلی مغناطیسی بلند شده روی مسیر، وزن و تعداد سوئیچ‌ها را با همان نیروی مکش کاهش می‌دهد و نصب آن را حتی برای یک زن آسان می‌کند.

3، طراحی صفحه اتصال ویژه برای انتهای مسیر قابل توجه است. پیچ در جهت جلو استفاده می‌شود که می‌تواند دو یا چند مسیر را به یک کل طولانی‌تر متصل کند. استفاده معکوس از پیچ، می‌تواند مسیر را سریع، دقیق و همپوشانی کند، به طوری که طول چرخه بی‌نهایت است.

4، درایو و کنترل دستگاه همگی ولتاژ AC 20 ولت را اتخاذ می‌کنند، ایمن‌تر.

5، تفنگ جوشکاری حرفه‌ای که توسط این دستگاه استفاده می‌شود می‌تواند با اتصالات مختلف تفنگ جوشکاری سازگار شود، مهم نیست که از دستگاه جوشکاری دیگری استفاده می‌کنید، می‌توان آن را کاملاً استفاده کرد.

6، دستگاه همراه با جعبه ابزار، آفرینش اصلی شرکت ما است. جعبه ابزار استفاده آسان و بادوام است. برخی از ابزارهای کوچک ضروری در جعبه ابزار ذخیره می‌شوند که می‌تواند زمان جستجوی ابزارها را برای کاربران کاهش دهد و راندمان کار را بهبود بخشد. مجهز است به: فیوز، نازل رسانای تفنگ جوشکاری، انواع آچار زاویه مربع داخلی، خط‌کش جعبه، دفترچه یادداشت، خودکار و غیره. هنگامی که یک جوش کامل تنظیم می‌شود، پارامترهای جوش، ولتاژ و جریان دستگاه جوشکاری و پارامترهای مختلف روی پانل کنترل دستگاه ثبت می‌شوند. هنگامی که همان جوش در دفعه بعد با آن مواجه شد، پارامترها را وارد کنید و کپی کامل جوش را انجام دهید.

7، استفاده انعطاف‌پذیر و راحت، غیر جوشکار می‌تواند یک جوش کامل را جوش دهد، یک نفر می‌تواند بیش از یک دستگاه را همزمان کار کند، هزینه‌های نیروی کار را تا حد زیادی کاهش دهد، کیفیت جوش را بهبود بخشد، راندمان کار را بهبود بخشد.

پارامتر محصول
موارد	پارامتر			یادداشت‌ها
موارد		نوع ریل مستقیم	نوع ریل نرم	یادداشت‌ها
منبع تغذیه خارجی	AC 220V 50/60 هرتز			سه سوراخ
منبع تغذیه کاری	AC 20V			استفاده از هر درایور
ابعاد	245520280 سانتی‌متر	245520290 سانتی‌متر	طولعرضارتفاع
وزن	8.6 کیلوگرم	10.4 کیلوگرم	میزبان اصلی
نوع مسیر	راهنمای حرکت خطی	ریل‌های لغزنده انعطاف‌پذیر خود تراز
حالت درایو	درایو دنده	درایو چرخ دنده
سرعت جوشکاری	0~1650 میلی‌متر در دقیقه			سریع‌ترین
ضخامت صفحه جذب‌کننده	3 میلی‌متر			فلز جاذب مغناطیسی
محدوده تنظیم تفنگ جوشکاری	65 میلی‌متر			اینچینگ برای بالا و پایین
		80 میلی‌متر			اینچینگ برای چپ و راست
		+ -60 درجه			زاویه نوسان
		+ -25 درجه			زاویه راهپیمایی
		توقف چپ، توقف راست			شکل نوسان
عملکرد عملیاتی	0-100 میلی‌متر در دقیقه			سرعت نوسان
		0-2.5 ثانیه			زمان اقامت چپ و راست
		+-14 میلی‌متر			عرض نوسان
		+-5 میلی‌متر			مرکز برای جبران

روش نصب

نصب ریل مستقیم: مرحله 1

* از شش پیچ سوکت شش گوش M4*12 برای نصب سه مجموعه صندلی مغناطیسی روی مسیر استفاده کنید. توجه داشته باشید که دسته آهنربا در جهت نوار مغناطیسی است. مسیر مونتاژ شده است. مجموعه دیگری از مسیرها را می‌توان به صفحه اتصال انتهایی برای استفاده از گردش بی‌پایان متصل کرد.

مرحله 2

* ربات جوشکاری را از یک انتهای مسیر به یک مسیر نصب کنید. توجه داشته باشید که کلاچ راه رفتن در موقعیت باز است. کلاچ در هنگام استفاده در موقعیت بسته است.

نصب ریل انعطاف‌پذیر: مرحله 1

* سه مجموعه آهنربا را روی سه موقعیت آهنربا در وسط مسیر با 12 پیچ سر تخت M6*16 نصب کنید و آنها را محکم کنید.

مرحله 2

* کلاچ مسیر را رها کنید، ربات جوشکاری را روی مسیر نصب کنید، کلاچ را ببندید و میزبان می‌تواند در هنگام استفاده به طور معمول راه برود.

مرحله 3

* صفحه پرس، پد تخت فوق‌العاده نازک و ریل نرم را به نوبت با سه پیچ تخت M6*16 روی بلوک آلومینیومی آهنربا نصب کنید، مسیر را محکم کنید و مونتاژ کنید. انتهای مجموعه دیگری از مسیرها را می‌توان زیر صفحه فشار برای گردش بی‌سیم وارد کرد.

مرحله 4

* کمکی خارجی را به ارتفاع مناسب تنظیم کنید و در حین جوشکاری از پشتیبانی لغزشی روی قطعات جوشکاری استفاده کنید، که می‌تواند به طور موثر از ارتفاع یا لرزش تفنگ جوشکاری جلوگیری کند.

اجزای اصلی
شماره.	موارد	پیکربندی	تعداد	یادداشت‌ها
1	بدنه دستگاه	سیستم حرکتی	1 مجموعه	درایو برای حرکت
				نوسانگر	1 مجموعه	نوسان
				سیستم کنترل	1 مجموعه
				سوئیچ حرکت	2 مجموعه	به طور خودکار جوشکاری را در موقعیت مشخص شده متوقف کنید
				ریل/مسیرهای انعطاف‌پذیر	2 عدد	1.5 متر * 2 مجموعه
				نگهدارنده آهنربا	8 مجموعه	4 مجموعه / عدد
2	قدرت جوشکاری	ترانسفورماتورها، فیوزها و غیره	1 مجموعه	AC220V به AC20V
3	منبع تغذیه جوشکاری	MIG 500	1 مجموعه	شامل کابل کنترل 5 متری، کابل زمین 1.5 متری، کابل جوشکاری 3 متری و نگهدارنده تفنگ و مشعل جوشکاری، فیدر سیم و کنتور گاز
4	کابل جوشکاری و نگهدارنده تفنگ	5 متر	1 مجموعه	تفنگ جوشکاری مخصوص برای جوشکاری خودکار
5	قطعات یدکی	فیوز	5 عدد	1A
5	قطعات یدکی		قطعات یدکی	نازل رسانای مشعل جوشکاری	2 عدد	Φ1.0、Φ1.4 با هر کدام
6	جعبه ابزار	آچار سوکت شش گوش	4 عدد	اندازه 3、4、5、6 هر کدام
				گواهی صلاحیت	1 عدد
				دستورالعمل	1 عدد

عکس‌های محصول

شرکت مهندسی Wincoo (WINCOO) در تلاش است تا مناسب‌ترین راه‌حل‌ها/تجهیزات را برای مشتریان، سازندگان، شرکت‌های EPC/C در زمینه ساخت لوله، ساخت مخزن، ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه‌های صنعتی ارائه دهد.

خدمات و قدرت ما
ما توانایی ارائه راه‌حل‌های عملی برای حمایت از مشتریان را داریم تا با زمان اجرای پروژه کوتاه‌تر، هزینه ساعت کار کمتر و روش ساخت/ساخت با راندمان بالاتر و کیفیت بهتر در مرحله مناقصه پروژه، جایزه دریافت کنند.

بر اساس در دسترس بودن فضای تأسیسات/سایت مشتری، ما قادر به مطالعه/طراحی و ارائه پیکربندی‌های منطبق بر برنامه پروژه، کیفیت، هزینه و بهره‌وری هستیم تا اطمینان حاصل شود که سرعت تولید مطابق با الزامات پروژه است.

برای پشتیبانی از اجرای پروژه، ما همیشه آماده‌ایم به عنوان آتش‌نشان کار کنیم تا عرضه سریع مواد پروژه را از مواد مصرفی مختلف، ابزار، تجهیزات/ماشین‌آلات تا کالاهای ویژه ارائه دهیم. با انعطاف‌پذیری، ما همچنین خوشحالیم که به عنوان نماینده خرید در چین برای جستجوی منابع عرضه مورد نیاز عمل کنیم.
