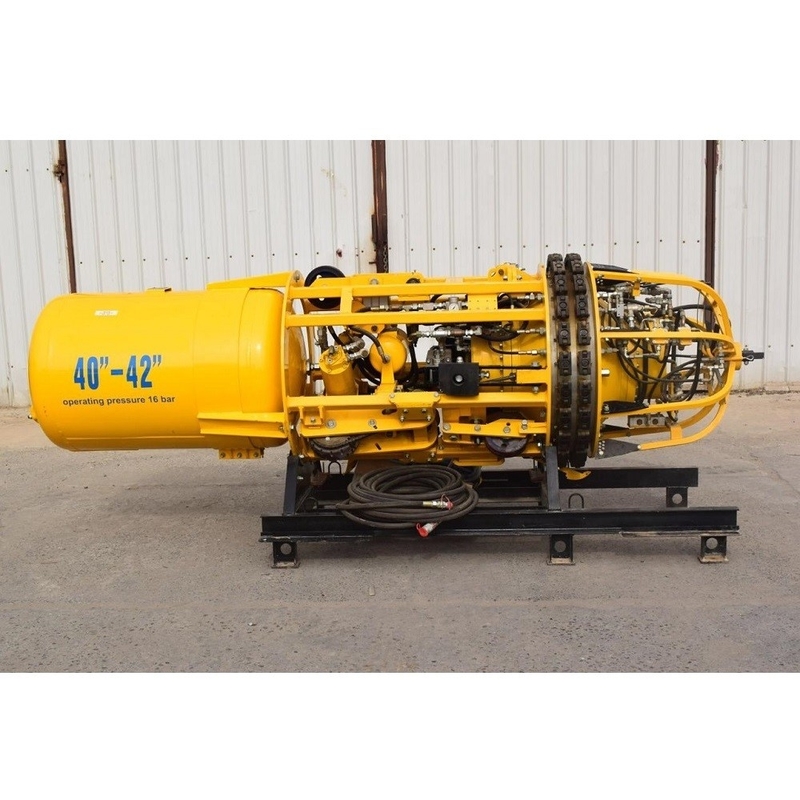

دستگاه کلیمپ لوله پنوماتیک طراحی شده به طور کارآمد برای ماشین ساخت لوله

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شرایط پرداخت و حمل و نقل

قیمت: $18,600.00/sets >=1 sets

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:

شرایط:	جدید	نوع ماشین:	دستگاه پرچین
وزن (کیلوگرم):	200	بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده	نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال	اجزای اصلی:	PLC، موتور، موتور
تضمین:	1 سال	نکات کلیدی فروش:	کار کردنش آسونه
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی	مکان نمایشگاه:	هيچکدوم
نام محصول:	دهانه خط لوله	برنامه:	ماشین آلات ساخت خط لوله طولانی
کلمه کلیدی:	گیره	رنگ:	الزامات مشتری

شرایط:	جدید
نوع ماشین:	دستگاه پرچین
وزن (کیلوگرم):	200
بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده
نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	PLC، موتور، موتور
تضمین:	1 سال
نکات کلیدی فروش:	کار کردنش آسونه
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
مکان نمایشگاه:	هيچکدوم
نام محصول:	دهانه خط لوله
برنامه:	ماشین آلات ساخت خط لوله طولانی
کلمه کلیدی:	گیره
رنگ:	الزامات مشتری

دستگاه کلیمپ لوله پنوماتیک طراحی شده به طور کارآمد برای ماشین ساخت لوله

شرکت مهندسی WINCOO، با مسئولیت محدود

دهانه داخلی پنوماتیکی تولید شده توسط شرکت ما با جذب فناوری و تجربه پیشرفته محصولات داخلی و خارجی و ترکیب با ویژگی‌های ساختاری شرکت‌های ساخت خط لوله چینی توسعه یافته است. با استفاده از هوای فشرده به عنوان منبع تغذیه، بدون آلودگی، به ویژه برای ساخت خطوط لوله آب و خطوط لوله نفت و گاز طبیعی با الزامات حفاظت از محیط زیست بالا مناسب است. این مزایای عملکرد قابل اعتماد، سازگاری قوی، عملکرد سریع، تطبیق دقیق، ساختار فشرده، عملکرد ساده و تنظیم دقیق فاصله را دارد. کیفیت و عملکرد محصول را می‌توان با محصولات مشابه بین‌المللی مقایسه کرد، از جمله داخلی پنوماتیکی نوع فاصلهدهانه، داخلی پنوماتیکی نوع کفش مسیدهانه، داخلی پنوماتیکی دریاییدهانه، شکاف بازار داخلی را پر کنید.

ویژگی های محصول

1. ساختار ساده و ظاهر زیبا

2. وزن سبک، سرعت راه رفتن سریع، توانایی بالا رفتن قوی، مصرف کم گاز

3. پشتیبانی بزرگ، تنظیم دقیق فاصله، تا حد زیادی راندمان ساخت و ساز را بهبود می بخشد

4. قطعات شیر وارداتی هستند، اتصال از جنس استنلس استیل ساخته شده است تا اطمینان حاصل شود که مسیر هوا تمیز است و نوع اتصال ساختار C است تا از عملکرد آب بندی قابل اعتماد اطمینان حاصل شود

5. قاب راه رفتن کاملاً مطابق با ابزارآلات تکنولوژیکی تولید می شود تا عملکرد مجموعه چرخ راه رفتن را تضمین کند و عملکرد کل دستگاه را بهبود بخشد

6. از تولید تا نصب و راه اندازی، کل دستگاه کاملاً مطابق با استانداردهای و فرآیندهای ملی اجرا می شود، و اطمینان حاصل می شود که میزان عدم تراز و دقت تنظیم فاصله در 0.5 میلی متر است که الزامات استانداردهای ساخت خط لوله را برآورده می کند

پارامترهای محصول

گیره غیر خودکششی (کشیده شده دستی)
مدل	اندازه لوله	پیستون ها	قدرت پیستون	L	W	H	وزن	مکعب
مدل		پیستون ها	(میلی متر)		(KN)	(میلی متر)	(میلی متر)	(میلی متر)	(کیلوگرم)	(m3)
HGDNQ6’’	168	6X2	134	1473	150	150	36	0.04
HGDNQ8''	219	6X2	209	1593	189	189	53	0.06
HGDNQ10’’	273	6X2	382	1665	240	240	60	0.09
HGDNQ12-14''	305-357	6X2	405	1751	280	280	100	0.14

گیره خودکششی (با قدرت خود حرکت می کند)
مدل	اندازه لوله (میلی متر)	پیستون ها (شماره)	پیستون قدرت (KN)	توان موتور (Hp)	L (mm)	W (mm)	H (mm)	وزن (KG)	مکعب (M³)
HGDNQ16-18’’	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22’’	508-559	10x2	1057	1.5	2434	480	480	296	.59
HGDNQ22-24’’	559-610	12x2	1268	1.5	2500	530	530	390	.72
HGDNQ24-26’’	610-660	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30’’	711-762	12x2	1748	1.5	2700	670	670	512	1.2
HGDNQ30-32’’	762-813	14x2	2937	3	2938	690	690	733	1.4
HGDNQ34-36’’	864-914	16x2	2937	3	3020	790	790	779	1.8
HGDNQ36-38’’	914-965	18x2	2937	3	3188	860	860	865	2.4
HGDNQ40-42’’	1016-1067	20x2	2937	3	3029	980	980	982	3.0
HGDNQ46-48’’	1168-1219	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50’’	1219-1270	22x2	4855	3	3517	1120	1120	1876	5.2
HGDNQ52-54’’	1321-1372	22x2	4855	3	3520	1210	1210	1988	5.4
HGDNQ56’’	1422	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ60’’	1524	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ62-66’’	1574-1676	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ68-72’’	1727-1727	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ76-80’’	1930-2032	30x2	4855	3	4000	1800	1800	3855	13.0

اجزای اصلی محصول

اجزای اصلی دهانه: مجموعه دهانه (بلوک تورم)، سیلندر فاصله، مجموعه رانندگی، قاب راه رفتن، چرخ راه رفتن، مجموعه ترمز، مخزن گاز، قاب قفس جلو، جوی استیک (لوله گاز)، مجموعه مسیر گاز و غیره، که توسط هوای فشرده به عنوان منبع تغذیه کنترل می شود. تصویر زیر را ببینید.

1، قاب قفس جلو

4، بلوک تورم عقب

2، سیلندر فاصله

5، مسیر گاز

3، بلوک تورم جلو

6، مخزن گاز

7، مهره قابل تنظیم

10، مجموعه ترمز

13، چرخ راه رفتن عقب

8، مجموعه دهانه

11، قاب راه رفتن

9، چرخ راه رفتن جلو

12، مجموعه رانندگی

کاربرد جزء اصلی

الف. اول از همه، کمپرسور هوا با جوی استیک (مسیر گاز) و لوله ورودی هوا روی قاب قفس جلو با یک شیلنگ فشار قوی و یک اتصال سریع متصل می شود تا به هدف پر کردن یا پر کردن هوا برسد. سپس جوی استیک (مسیر گاز) توسط یک قلاب به شفت کنترل روی قاب قفس جلو متصل می شود.

ب. The جوی استیک (مسیر گاز) توسط لوله فولادی توخالی جوش داده شده است و عملکرد آن:

1، حجم گاز تکمیلی. 2، کنترل مسیر هوا: ردیف جلو در حال افزایش، ردیف جلو در حال کوچک شدن، ردیف عقب در حال افزایش، ردیف عقب در حال کوچک شدن، باز شدن فاصله، بسته شدن فاصله. 3، حرکت رو به جلو دهانه را کنترل کنید.

ج. کابل کنترل برای کنترل راه رفتن رانندگی، ترمز، اشاره به جلو و عقب استفاده می شود. هنگام راه رفتن، کابل راه رفتن به جلو باید محکم شود و ترمز اتوماتیک در هنگام رها شدن اعمال می شود تا از سرعت زیاد در هنگام سرازیری جلوگیری شود. اگر لازم است به جلو حرکت کنید، کابل را سریعاً محکم کنید و کابل را سریعاً شل کنید تا راه رفتن نقطه ای محقق شود.

د. The مخزن گاز در انتهای دهانه نصب شده است و عملکرد آن به شرح زیر است: 1، تعادل کل دستگاه را تحقق بخشید. 2، ذخیره سازی گاز.

E. The مجموعه دهانه قسمت اصلی دستگاه گیره است که از سیلندر، توزیع کننده و دو گروه بلوک تورم (چنگال نگهدارنده) و غیره تشکیل شده است که عمدتاً تطبیق را تکمیل می کند.

عکس های محصول

شرکت مهندسی Wincoo، با مسئولیت محدود (WINCOO) در ارائه مناسب‌ترین راه‌حل‌ها/تجهیزات برای مشتریان، سازندگان، شرکت‌های EPC/C در زمینه ساخت لوله، ساخت مخزن، ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه‌های صنعتی فعالیت می‌کند.

خدمات و قدرت ما
ما توانایی ارائه راه حل های عملی برای حمایت از مشتریان را داریم تا با زمان اجرای پروژه کوتاه تر، هزینه نیروی انسانی کمتر و روش ساخت/ساخت با راندمان بالاتر و کیفیت بهتر در مرحله مناقصه پروژه، جایزه دریافت کنند.

بر اساس در دسترس بودن فضای تسهیلات/سایت مشتری، ما قادر به مطالعه/طراحی و ارائه پیکربندی های منطبق با برنامه پروژه، کیفیت، هزینه و بهره وری هستیم تا اطمینان حاصل شود که سرعت تولید مطابق با الزامات پروژه است.

برای پشتیبانی از اجرای پروژه، ما همیشه آماده هستیم تا به عنوان آتش نشان عمل کنیم تا عرضه سریع مواد پروژه را از مواد مصرفی مختلف، ابزار، تجهیزات/ماشین آلات تا کالاهای ویژه ارائه دهیم. با انعطاف پذیری، ما همچنین خوشحالیم که به عنوان نماینده خرید در چین برای جستجوی منابع عرضه مورد نیاز عمل کنیم.
