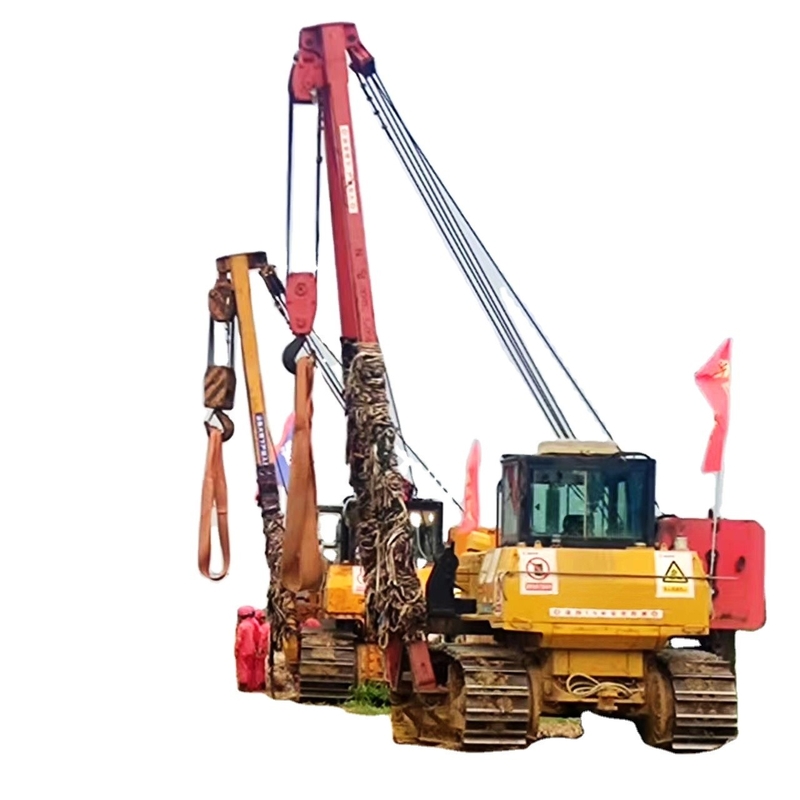

ماشین لایه کشی لوله با هزینه پایین 22000 کیلوگرم وزن 90 تن با ماشین لوله کشی با کارایی بالا

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شرایط پرداخت و حمل و نقل

قیمت: $205,800.00/sets 1-99 sets

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه لایه کشی لوله با هزینه پایین,دستگاه لایه کشی لوله با کارایی بالا,تجهیزات لایه لوله با هزینه پایین, High Efficiency Pipe Layer Machine, Low Cost Pipe Layer Equipment


شرایط:	جدید	تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی	وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم	بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده	نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال	اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا	نام محصول:	لایه لوله
برنامه:	ماشین آلات ساخت خط لوله	خدمات پس از فروش:	پشتیبانی ویدیویی

شرایط:	جدید
تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم
بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده
نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا
نام محصول:	لایه لوله
برنامه:	ماشین آلات ساخت خط لوله
خدمات پس از فروش:	پشتیبانی ویدیویی

ماشین لایه کشی لوله با هزینه پایین 22000 کیلوگرم وزن 90 تن با ماشین لوله کشی با کارایی بالا

شرکت مهندسی وینکو، با مسئولیت محدود

لوله گذار HGY عمدتاً برای عملیات بالابری لوله در ساخت خط لوله، مانند حمل و نقل لوله، لوله گذاری، مونتاژ و ترانشه زنی استفاده می شود. شاسی لوله گذار یک شاسی هیدرولیک ویژه است که بر اساس فناوری شاسی بیل مکانیکی بالغ توسعه یافته است. سیستم حرکتی حالت انتقال هیدرواستاتیک را اتخاذ می کند، با تأثیر کمی بر شروع و توقف، و می تواند فرمان در محل را درک کند. سیستم بالابر انتقال هیدرولیک کامل را اتخاذ می کند، با انتقال پایدار و عملکرد حرکتی خوب. در مقایسه با لوله گذار شاسی بولدوزر سنتی، مزایای فنی و کاربردی آشکاری دارد.

لوله گذار HGY می تواند با محیط کار - 20 درجه سانتیگراد ~ + 50 درجه سانتیگراد، ارتفاع زیر 3000 متر، محیطی با کمتر از 5٪ شن و غبار در هوا و انواع آب و هوا مانند باران، برف و مه سازگار شود. قادر به کار ایمن و قابل اطمینان بر روی یک رمپ 30 درجه است.
لوله گذار HGY دارای طراحی منطقی، ساختار فشرده، اعزام، انتقال و حمل و نقل آسان است و می تواند
الزامات حمل و نقل ریلی و حمل و نقل تریلر تخت خود خزنده را برآورده کند. با سایت ساخت و ساز و عملیات جاده ای عمومی سازگار شوید.

1، شاسی Ass
2، بالابر Ass
3، کابین Ass
4، موتور Ass
5، وزنه تعادل Ass
6، سیستم هیدرولیک Ass

پارامترهای محصول

مدل					HGY20	HGY40	HGY70	HGY90
حداکثر ظرفیت بالابری					25 تن	45.7 تن	70 تن	90 تن
ظرفیت بالابری نامی					21.25 تن	38.25 تن	59.5 تن	76.5 تن
وزن عملیاتی (تقریبی)					22 تن	35 تن	49 تن	55 تن
ابعاد کلی حمل و نقل برای تجهیزات اصلی (طولعرضارتفاع)					4150×3050×3250 (میلی متر)	4855×3384×3270 (میلی متر)	5630×3400×3540 (میلی متر)	5630×3436×3540 (میلی متر)
وزن حمل و نقل برای تجهیزات اصلی					21.5 تن	26 تن	37.5 تن	38.9 تن
متوسط فشار زمین					76.4 کیلو پاسکال	85.2 کیلو پاسکال	87.3 کیلو پاسکال	86.6 کیلو پاسکال
حداقل فاصله از زمین					480 میلی متر	490 میلی متر	550 میلی متر	550 میلی متر
حداکثر قابلیت درجه بندی					25 درجه	25 درجه	25 درجه	25 درجه
محیط قابل اجرا					-50 درجه سانتیگراد ~ +65 درجه سانتیگراد	-50 درجه سانتیگراد ~ +65 درجه سانتیگراد	-50 درجه سانتیگراد ~ +65 درجه سانتیگراد	-50 درجه سانتیگراد ~ +65 درجه سانتیگراد
موتور	مدل			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		توان نامی			120 کیلووات	169 کیلووات	239 کیلووات	257 کیلووات 1850 دور در دقیقه
		سرعت چرخش نامی			1850 دور در دقیقه	2000 دور در دقیقه	2000 دور در دقیقه	2000 دور در دقیقه
سیستم راه رفتن	حالت عملیات			جوی استیک	جوی استیک	جوی استیک	جوی استیک
		سرعت نظری	به جلو (شیفت 2)	3.29/5.28 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت
		سرعت نظری		به عقب (شیفت 2)	4.28/7.59 کیلومتر در ساعت	4.3/7.7 کیلومتر در ساعت	4.4/7.8 کیلومتر در ساعت	4.4/7.8 کیلومتر در ساعت
		طول مسیر روی زمین			2635 میلی متر	3050 میلی متر	3620 میلی متر	3620 میلی متر
		عرض مسیر			560 میلی متر	660 میلی متر	760 میلی متر	760 میلی متر
		تعداد غلتک های مسیر			7×2	7×2	9×2	9×2
سیستم جرثقیل	فرم محدوده			فرم لنگر طناب سیم	فرم لنگر طناب سیم	فرم لنگر طناب سیم	فرم لنگر طناب سیم
		حالت عملیات			دسته کنترل هیدرولیک	دسته کنترل هیدرولیک	دسته کنترل هیدرولیک	دسته کنترل هیدرولیک
		پیوند جرثقیل	طول پیوند جرثقیل	6000 میلی متر	7500/8500 میلی متر	7600/8600 میلی متر	8600/9600 میلی متر
		پیوند جرثقیل		حداکثر ارتفاع بالابری	4909 میلی متر	6100/7050 میلی متر	6100/7050 میلی متر	7050/9600 میلی متر
		زاویه لنگر پیوند جرثقیل			0~85 درجه	0~86 درجه	0~86 درجه	0~86 درجه
		سرعت قلاب (شش تا هشت بار)			0~12.0 متر در دقیقه	0~6.2 متر در دقیقه	0~7.0 متر در دقیقه	0~7.0 متر در دقیقه
		زمان بالابری (چهار تا پنج بار)			25 ثانیه	20 ثانیه	32 ثانیه	40 ثانیه

ویژگی های محصول

I. ویژگی های مونتاژ شاسی

1، فناوری شاسی بیل مکانیکی هیدرولیک، شاسی ویژه لوله گذار با استحکام بالا، با کیفیت قابل اعتماد را اتخاذ کنید.

2، سه دنده یا ریل دوگانه، نه گروه چرخ پشتیبانی، و حداکثر زاویه صعود 30 درجه.

3، پمپ اصلی، موتور چرخشی و موتور حرکتی مارک آلمانی Rexroth را اتخاذ می کنند تا از عملکرد قابل اعتماد سیستم هیدرولیک کل وسیله نقلیه اطمینان حاصل شود.

4، شیر اصلی راه حل کنترل الکتریکی کامل را اتخاذ می کند، که می تواند به آرامی کار کند و بهینه سازی دقیق را درک کند.

5، ساختار اتصال با استحکام بالا بین قاب راه رفتن و قاب خودرو را اتخاذ کنید تا اطمینان حاصل شود که کل دستگاه در هنگام بلند کردن سفتی کافی دارد.

6، با طراحی گیج افزایش یافته، بهبود پایداری کل دستگاه، مناسب تر برای شرایط بارگذاری جانبی.

7، 9 غلتک پشتیبانی در هر طرف توزیع شده اند، با ظرفیت باربری زیاد، مقاومت در برابر دمای بالا و سازگاری با شرایط کاری سخت.

II. ترمز ایمن و قابل اعتماد سیستم رانندگی

1، حالت انتقال هیدرواستاتیک را اتخاذ کنید، با ضربه کمی در شروع و توقف، و می تواند فرمان در محل را درک کند.
2، هنگامی که اپراتور اهرم رانندگی را رها می کند، ترمز موتور رانندگی به طور خودکار بسته می شود تا از ایمنی پارکینگ اطمینان حاصل شود.
3، از طریق تعویض دنده با سرعت بالا و کم، می تواند به حرکت با سرعت بالا و خزش با سرعت کم دست یابد.

III. دستگاه های ایمنی کامل برای اطمینان از ایمنی بالابری

1، دستگاه محدود کننده بوم الکترو هیدرولیک می تواند به طور قابل اطمینانی موقعیت محدودیت بالابری بوم را محدود کند تا از تصادف کشیدن و خم شدن بوم جلوگیری شود.

2، دستگاه ضد پیچش قلاب از بالا رفتن قلاب فراتر از موقعیت محدودیت جلوگیری می کند تا از آسیب دیدن قلاب و طناب سیم فولادی جلوگیری شود.

3، نشانگر بار ایمن (محدود کننده گشتاور) تضمین می کند که تجهیزات همیشه در محدوده بار نامی کار می کنند و ایمنی پرسنل و تجهیزات را تضمین می کند.

IV. موتور

1، موتور Cummins را اتخاذ کنید، مجهز به سیستم سوخت PT منحصر به فرد و توربوشارژ.

2، موتور Cummins با مزایای آشکار بسیاری، به عنوان مثال. وزن سبک، قدرت بالا، گشتاور زیاد، مصرف سوخت کم و نگهداری ساده.

V. مکانیسم پشتیبانی چرخشی مرکزی

1، قابلیت اطمینان بالای مکانیسم پشتیبانی چرخشی مرکزی.

2، پشتیبانی چرخشی تقویت شده ویژه را اتخاذ کنید، که می تواند گشتاور و بار بیشتری را تحمل کند.

VI. سیستم بالابر

1، سیستم بالابر انتقال هیدرولیک کامل را اتخاذ می کند، با انتقال پایدار و عملکرد حرکتی خوب.

2، وینچ لنگر و وینچ سیم پیچ توسط موتور گشتاور بالا با سرعت کم هدایت می شوند. وینچ مجهز به ترمز معمولاً بسته است تا از قفل شدن قابل اعتماد لنگر و وینچ اطمینان حاصل شود.

3، ورودی روغن موتور وینچ لنگر و وینچ سیم پیچ مجهز به شیر تعادل با کیفیت بالا تولید شده توسط شرکت آمریکایی SUN است تا اطمینان حاصل شود که هیچ سقوط آزاد تحت بار نامی وجود ندارد.

4، لنگر طناب سیم فولادی را اتخاذ کنید، و ضربه شروع و توقف را می توان از طریق استفاده از بلوک قرقره چند سرعته کاهش داد، با کنترل میکرو بهتر.

VII. عملکرد ساده و راحت

1، کل دستگاه راه حل کنترل الکتریکی کامل را اتخاذ می کند تا بالابری و چرخش را از زوایای متعدد بهینه کند، با پاسخ سریع راه اندازی، عملکرد سبک، انعطاف پذیر و قابل اعتماد.

2، سیستم بالابر، اکشن های افزایش بوم و بالابری قلاب را از طریق یک دسته پایلوت کنترل الکتریکی جهانی، مارک ایتالیا HC کنترل می کند.

3، چرخش پلت فرم توسط یک دسته پایلوت الکتریکی کنترل می شود، انعطاف پذیر و قابل اعتماد.

4، ترکیب کاملی از کنترل پایلوت الکترونیکی و انتقال هیدرولیک، با دو حالت کنترل سریع و حرکت میکرو، باعث می شود که عملیات بالابری دارای حرکت میکرو برتر باشد و دقت حرکت میکرو در شرایط خوب 2 میلی متر باشد.

VIII. قابلیت سازگاری قوی

قادر به کار در محیط - 20 درجه سانتیگراد ~ + 50 درجه سانتیگراد، ارتفاع زیر 3000 متر و گرد و غبار زیاد.

IX. انسانی کردن فضای عملیات

1، کابین عملیات با فضای وسیع و دید وسیع؛ صندلی های هیدرولیک جذب کننده ضربه و معلق را اتخاذ کنید. رانندگی راحت تر.

2، سیستم هیدرولیک حالت کنترل پایلوت را اتخاذ می کند، پایدار و قابل اعتماد.

3، مجهز به تهویه مطبوع (کولر هوا)

عکس های محصول

شرکت مهندسی وینکو، با مسئولیت محدود (WINCOO) در زمینه ارائه مناسب‌ترین راه‌حل‌ها/تجهیزات برای مشتریان، سازندگان، شرکت‌های EPC/C در زمینه ساخت لوله، ساخت مخزن، ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه‌های صنعتی فعالیت می‌کند.

خدمات و قدرت ما
ما توانایی ارائه راه حل های عملی برای حمایت از مشتریان را داریم تا در زمان اجرای پروژه کوتاه تر، هزینه ساعت کار کمتر و روش ساخت/ساخت با راندمان بالاتر و کیفیت بهتر در مرحله مناقصه پروژه برنده شوند.

بر اساس در دسترس بودن فضای تسهیلات/سایت مشتری، ما قادر به مطالعه/طراحی و ارائه پیکربندی های منطبق با برنامه پروژه، کیفیت، هزینه و بهره وری هستیم تا اطمینان حاصل شود که سرعت تولید مطابق با نیاز پروژه است.

برای پشتیبانی از اجرای پروژه، ما همیشه آماده هستیم تا به عنوان آتش نشان برای ارائه سریع مواد پروژه از مواد مصرفی مختلف، ابزار، تجهیزات/ماشین آلات تا کالاهای ویژه کار کنیم. با انعطاف پذیری، ما همچنین خوشحالیم که به عنوان عامل تدارکات در چین برای جستجوی منابع عرضه مورد نیاز عمل کنیم.
