دستگاه لوله کش با عملکرد بالا و چند وظیفتی

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شرایط پرداخت و حمل و نقل

قیمت: $205,800.00/sets 1-99 sets

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دستگاه لوله کش چند کارکردی,دستگاه لوله کش با کارایی بالا,لایه لوله خزنده با کارایی بالا, High Performance Crawler Pipelayer Machine, High Performance Crawler Pipe layer


شرایط:	جدید	تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی	وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم	بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده	نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال	اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا	نام محصول:	لایه لوله
برنامه:	ماشین آلات ساخت خط لوله	خدمات پس از فروش:	پشتیبانی ویدیویی

شرایط:	جدید
تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم
بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده
نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا
نام محصول:	لایه لوله
برنامه:	ماشین آلات ساخت خط لوله
خدمات پس از فروش:	پشتیبانی ویدیویی

دستگاه لوله کش با عملکرد بالا و چند وظیفتی

WINCOO ENGINEERING CO.,LTD

شرکت مهندسی وینکو (WINCOO) در ارائه مناسب‌ترین راه‌حل‌ها/تجهیزات برای مشتریان، سازندگان، شرکت‌های EPC/C در زمینه ساخت لوله، ساخت مخزن، ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه‌های صنعتی فعالیت می‌کند.

HGY pipelayer عمدتاً برای عملیات بالابری لوله در ساخت خط لوله، مانند حمل و نقل لوله، لوله گذاری، مونتاژ و ترانشه زنی استفاده می شود. شاسی لوله گذار یک شاسی هیدرولیک ویژه است که بر اساس فناوری شاسی بیل مکانیکی بالغ توسعه یافته است. سیستم حرکتی حالت انتقال هیدرواستاتیک را اتخاذ می کند، با تأثیر کمی بر شروع و توقف، و می تواند فرمان در محل را تحقق بخشد. سیستم بالابر انتقال هیدرولیک کامل را اتخاذ می کند، با انتقال پایدار و عملکرد حرکتی خوب. در مقایسه با لوله گذار شاسی بولدوزر سنتی، مزایای فنی و کاربردی آشکاری دارد.

HGY Pipelayer می تواند با محیط کار - 20 درجه سانتیگراد ~ + 50 درجه سانتیگراد، ارتفاع زیر 3000 متر، محیطی با کمتر از 5٪ شن و غبار در هوا و انواع آب و هوا مانند باران، برف و مه سازگار شود. قادر به کار ایمن و قابل اعتماد در یک رمپ 30 درجه.
HGY pipelayer دارای طراحی منطقی، ساختار فشرده، اعزام آسان، انتقال و حمل و نقل است و می تواند نیازهای حمل و نقل ریلی و حمل و نقل تریلر تخت خود خزنده را برآورده کند. با سایت ساخت و ساز و عملیات جاده ای عمومی سازگار شوید.
1، شاسی Ass

2، بالابر Ass
3، کابین Ass
4، موتور Ass
5، وزنه تعادل Ass
6، سیستم هیدرولیک Ass
پارامترهای محصول

مدل

SHANGCHAI SV11CB					HGY40	HGY70	HGY90	حداکثر ظرفیت بالابری
25 تن					45.7 تن	70 تن	90 تن	ظرفیت بالابری نامی
21.25 تن					38.25 تن	59.5 تن	76.5 تن	وزن عملیاتی (تقریبی)
22 تن					35 تن	49 تن	55 تن	ابعاد کلی حمل و نقل برای تجهیزات اصلی (LWH)
4150×3050×3250 (mm)					4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)	وزن حمل و نقل برای تجهیزات اصلی
21.5 تن					26 تن	37.5 تن	38.9 تن	متوسط فشار زمین
76.4KPa					85.2KPa	87.3KPa	86.6KPa	حداقل فاصله از زمین
480mm					490mm	550mm	حداکثر درجه قابلیت	حداکثر درجه قابلیت
25 درجه					محیط قابل اجرا	محیط قابل اجرا	محیط قابل اجرا	محیط قابل اجرا
-50 درجه سانتیگراد ~ + 65 درجه سانتیگراد					موتور	موتور	موتور	موتور
مدل	SHANGCHAI SV11CB			CUMMINS NT855-C280	توان نامی	توان نامی	توان نامی
		120KW			169KW	239KW	257KW1850rpm	سرعت چرخش نامی
		1850rpm			2000rpm	سیستم راه رفتن	سیستم راه رفتن	سیستم راه رفتن
حالت عملیات	جوی استیک			سرعت نظری	سرعت نظری	سرعت نظری	سرعت نظری
		به جلو	(shift2) 4.28/7.59 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت	عقب	عقب	عقب
		به جلو		(shift2) 4.28/7.59 کیلومتر در ساعت	4.3/7.7 کیلومتر در ساعت	4.4/7.8 کیلومتر در ساعت	طول مسیر روی زمین	طول مسیر روی زمین
		2635mm			3050mm	3620mm	عرض مسیر	عرض مسیر
		560mm			660mm	760mm	تعداد غلتک های مسیر	تعداد غلتک های مسیر
		7×2			9×2	9×2	سیستم جرثقیل	سیستم جرثقیل
فرم محدوده	فرم لنگر طناب سیم			حالت عملیات	حالت عملیات	حالت عملیات	حالت عملیات
		دسته کنترل هیدرولیک			پیوند جرثقیل	پیوند جرثقیل	پیوند جرثقیل	پیوند جرثقیل
		طول پیوند جرثقیل	6000mm	7500/8500mm	7600/8600mm	8600/9600mm	حداکثر ارتفاع بالابری
		طول پیوند جرثقیل		4909mm	6100/7050mm	7050/9600mm	7050/9600mm	زاویه لنگر پیوند جرثقیل
		0~85 درجه			0~86 درجه	سرعت قلاب (شش تا هشت بار)	سرعت قلاب (شش تا هشت بار)	سرعت قلاب (شش تا هشت بار)
		0~12.0 متر در دقیقه			0~6.2 متر در دقیقه	0~7.0 متر در دقیقه	زمان بالابری (چهار تا پنج بار)	زمان بالابری (چهار تا پنج بار)
		25 ثانیه			20 ثانیه	32 ثانیه	40 ثانیه	ویژگی های محصول

I. ویژگی های مونتاژ شاسی

1، فناوری شاسی بیل مکانیکی هیدرولیک، شاسی ویژه لوله گذار با استحکام بالا، با کیفیت قابل اعتماد را اتخاذ کنید.

2، سه دنده یا ریل دوگانه، نه گروه چرخ پشتیبانی، و حداکثر زاویه صعود 30 درجه.

3، پمپ اصلی، موتور چرخشی و موتور حرکتی مارک آلمانی Rexroth را اتخاذ می کنند تا از عملکرد قابل اعتماد سیستم هیدرولیک کل وسیله نقلیه اطمینان حاصل شود.

4، شیر اصلی راه حل کنترل الکتریکی کامل را اتخاذ می کند، که می تواند به آرامی کار کند و بهینه سازی دقیق را درک کند.

5، ساختار اتصال با استحکام بالا بین قاب راه رفتن و قاب خودرو را اتخاذ کنید تا اطمینان حاصل شود که کل دستگاه در هنگام بلند کردن سفتی کافی دارد.

6، با طراحی سنج افزایش یافته، بهبود پایداری کل دستگاه، مناسب تر برای شرایط بارگذاری جانبی.

7، 9 غلتک پشتیبانی در هر طرف توزیع می شوند، با ظرفیت باربری زیاد، مقاومت در برابر دمای بالا و سازگاری با شرایط کاری سخت.

II.

ترمز ایمن و قابل اعتماد سیستم رانندگی1، حالت انتقال هیدرواستاتیک را اتخاذ کنید، با ضربه کمی در شروع و توقف، و می تواند فرمان در محل را درک کند.

2، هنگامی که اپراتور اهرم رانندگی را رها می کند، ترمز موتور رانندگی به طور خودکار بسته می شود تا از ایمنی پارکینگ اطمینان حاصل شود.
3، از طریق تعویض دنده با سرعت بالا و کم، می تواند به حرکت با سرعت بالا و خزش با سرعت کم دست یابد.
III.

دستگاه های ایمنی کامل برای اطمینان از ایمنی بالابری1، دستگاه محدود کننده بوم الکترو هیدرولیک می تواند به طور قابل اعتماد موقعیت محدودیت بالابری بوم را محدود کند تا از تصادف کشیدن و خم شدن بوم جلوگیری شود.

2، دستگاه ضد پیچش قلاب از بالا رفتن قلاب فراتر از موقعیت محدودیت جلوگیری می کند تا از آسیب دیدن قلاب و طناب سیم فولادی جلوگیری شود.

3، نشانگر بار ایمن (محدود کننده گشتاور) تضمین می کند که تجهیزات همیشه در محدوده بار نامی کار می کنند و ایمنی پرسنل و تجهیزات را تضمین می کند.

IV.

موتور1، موتور Cummins را اتخاذ کنید، مجهز به سیستم سوخت PT منحصر به فرد و توربوشارژ.

2، موتور Cummins با مزایای آشکار بسیاری، به عنوان مثال. وزن سبک، قدرت بالا، گشتاور زیاد، مصرف سوخت کم و نگهداری ساده.

مکانیسم پشتیبانی چرخشی مرکزی1، قابلیت اطمینان بالای مکانیسم پشتیبانی چرخشی مرکزی.

2، پشتیبانی چرخشی تقویت شده ویژه را اتخاذ کنید، که می تواند گشتاور و بار بیشتری را تحمل کند.

VI.

سیستم بالابر1، سیستم بالابر انتقال هیدرولیک کامل را اتخاذ می کند، با انتقال پایدار و عملکرد حرکتی خوب.

2، وینچ لنگر و وینچ سیم پیچ توسط موتور گشتاور بالا با سرعت کم هدایت می شوند. وینچ مجهز به ترمز معمولاً بسته است تا از خود قفل شدن قابل اعتماد لنگر و وینچ اطمینان حاصل شود.

3، ورودی روغن موتور وینچ لنگر و وینچ سیم پیچ مجهز به شیر تعادل با کیفیت بالا تولید شده توسط شرکت آمریکایی SUN است تا اطمینان حاصل شود که هیچ سقوط آزاد تحت بار نامی وجود ندارد.

4، لنگر طناب سیم فولادی را اتخاذ کنید، و ضربه شروع و توقف را می توان از طریق استفاده از بلوک قرقره چند سرعته کاهش داد، با کنترل میکرو بهتر.

VII.

عملکرد ساده و راحت1، کل دستگاه راه حل کنترل الکتریکی کامل را اتخاذ می کند تا بالابر و چرخش را از زوایای متعدد بهینه کند، با پاسخ سریع راه اندازی، عملکرد سبک، انعطاف پذیر و قابل اعتماد.

2، سیستم بالابر، اکستنشن بوم و عملکرد بالابری قلاب را از طریق یک دسته پایلوت کنترل الکتریکی جهانی، مارک ایتالیا HC کنترل می کند.

3، چرخش پلت فرم توسط یک دسته پایلوت الکتریکی کنترل می شود، انعطاف پذیر و قابل اعتماد.

4، ترکیب کاملی از کنترل پایلوت الکترونیکی و انتقال هیدرولیک، با دو حالت کنترل سریع و حرکت میکرو، باعث می شود که عملیات بالابری دارای حرکت میکرو برتر باشد و دقت حرکت میکرو در شرایط خوب 2 میلی متر باشد.

VIII.

قابلیت سازگاری قویقادر به کار در محیط - 20 درجه سانتیگراد ~ + 50 درجه سانتیگراد، ارتفاع زیر 3000 متر و گرد و غبار زیاد.

IX.

انسانی کردن فضای عملیات1، کابین عملیات با فضای وسیع و دید وسیع؛ صندلی های هیدرولیک جذب کننده ضربه و معلق را اتخاذ کنید. رانندگی راحت تر.

2، سیستم هیدرولیک حالت کنترل پایلوت را اتخاذ می کند، پایدار و قابل اعتماد.

3، مجهز به تهویه مطبوع (کولر هوا)

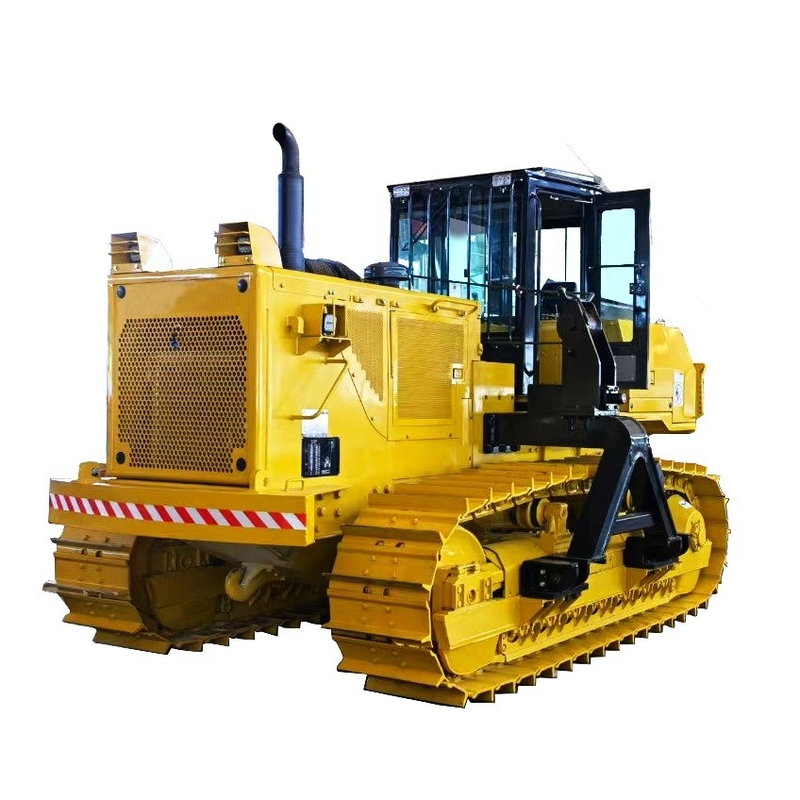

عکس های محصول

خدمات و قدرت ما

ما توانایی ارائه راه حل های عملی برای حمایت از مشتریان را داریم تا با زمان اجرای پروژه کوتاه تر، هزینه ساعت کار کمتر و روش ساخت/ساخت با راندمان بالاتر و کیفیت بهتر در مرحله مناقصه پروژه، جایزه دریافت کنند.
بر اساس در دسترس بودن فضای تسهیلات/سایت مشتری، ما قادر به مطالعه/طراحی و ارائه پیکربندی های منطبق با برنامه پروژه، کیفیت، هزینه و بهره وری هستیم تا اطمینان حاصل شود که سرعت تولید مطابق با نیاز پروژه است.

برای پشتیبانی از اجرای پروژه، ما همیشه آماده هستیم تا به عنوان آتش نشان برای ارائه عرضه سریع مواد پروژه از مواد مصرفی مختلف، ابزار، تجهیزات/ماشین آلات تا کالاهای ویژه عمل کنیم. با انعطاف پذیری، ما همچنین خوشحالیم که به عنوان نماینده خرید در چین برای جستجوی منابع عرضه مورد نیاز عمل کنیم.
