لوله گذار حرفه ای هیدرولیکی باتلاقی برای کارهای ساختمانی لوله گذاری

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شرایط پرداخت و حمل و نقل

قیمت: $205,800.00/sets 1-99 sets

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                لوله گذار حرفه ای هیدرولیکی باتلاقی,لوله گذار هیدرولیکی باتلاقی برای کارهای ساختمانی,لوله گذار حرفه ای هیدرولیکی, Construction Works Hydraulic Swamp Pipelayer, Professional Hydraulic Pipe Layer


شرایط:	جدید	تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی	وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم	بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده	نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال	اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا	نام محصول:	لایه لوله
برنامه:	ماشین آلات ساخت خط لوله	خدمات پس از فروش:	پشتیبانی ویدیویی

شرایط:	جدید
تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم
بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده
نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا
نام محصول:	لایه لوله
برنامه:	ماشین آلات ساخت خط لوله
خدمات پس از فروش:	پشتیبانی ویدیویی

لوله گذار حرفه ای هیدرولیکی باتلاقی برای کارهای ساختمانی لوله گذاری

شرکت WINCOO ENGINEERING CO.,LTD

شرکت Wincoo Engineering Co., Ltd (WINCOO) مشغول به ارائه مناسب ترین راه حل ها / تجهیزات برای مشتریان، تولید کنندگان، شرکت های EPC / C در تولید لوله، ساخت مخازن،ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه های صنعتی.

لوله کشی HGY عمدتا برای عملیات بلند کردن لوله در ساخت لوله کشی مانند حمل لوله، قرار دادن لوله، مونتاژ و خندق استفاده می شود.شاسی لوله کشی یک شاسی هیدرولیکی خاص برای توسعه بر اساس تکنولوژی شاسی حفاری بالغ است. سیستم سفر، حالت انتقال هیدروستاتیک را اتخاذ می کند، با تأثیر کوچک بر شروع و توقف، و می تواند هدایت در محل را درک کند. سیستم بلند کردن، انتقال هیدرولیک کامل را اتخاذ می کند.با انتقال پایدار و عملکرد خوب حرکت میکرودر مقایسه با لوله کشی شاسی بلدوزر سنتی، مزایای فنی و کاربردی آشکار دارد.

HGY Pipelayer می تواند به محیط کار از - 20 ° C ~ + 50 ° C، ارتفاع کمتر از 3000m، محیط با کمتر از 5٪ شن و غبار در هوا و تمام انواع آب و هوا مانند باران،برف و مهقادر به کار با اطمینان و اطمینان در یک رمپ 30 ° باشد.
لوله HGY دارای طراحی منطقی، ساختار جمع و جور، ارسال آسان، انتقال و حمل و نقل است و می تواند با
الزامات حمل و نقل راه آهن و حمل و نقل تریلرهای صاف خود کش.

1، شاسی کون
2، بلند کردن کون
3، تاکسی کون
4، کون موتور
5، ضد وزن کون
6سیستم هیدرولیک

پارامترهای محصول

مدل					HGY20	HGY40	HGY70	HGY90
حداکثر ظرفیت بلند کردن					25 تن	45.7t	70 تن	۹۰ت
ظرفیت بلند کردن نامی					21.25ت	38.25ت	59.5t	76.5t
وزن عملیاتی (تقریباً)					۲۲ت	۳۵ تن	۴۹ تن	۵۵ت
ابعاد خطوط حمل و نقل برای تجهیزات اصلی ((LWH)					۴۱۵۰×۳۰۵۰×۳۲۵۰ (ملی متر)	۴۸۵۵×۳۳۸۴×۳۲۷۰ (ملی متر)	5630×3400×3540 (میلی متر)	5630×3436×3540 (میلی متر)
وزن حمل و نقل تجهیزات اصلی					21.5t	۲۶ت	37.5t	38.9t
متوسط فشار زمین					76.4KPa	85.2KPa	87.3KPa	86.6KPa
حداقل فاصله زمین					480 میلی متر	۴۹۰ میلی متر	۵۵۰ میلی متر	۵۵۰ میلی متر
حداکثر درجه بندی					25°	25°	25°	25°
محیط مورد استفاده					-50°C تا +65°C	-50°C تا +65°C	-50°C تا +65°C	-50°C تا +65°C
موتور	مدل			شانگچي SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		قدرت نامی			120KW	169KW	۲۳۹ کیلو وات	257KW1850rpm
		سرعت چرخش نامی			۱۸۵۰ دور در دقیقه	2000 دور در دقیقه	2000 دور در دقیقه	2000 دور در دقیقه
سیستم راه رفتن	حالت کار			جویستیک	جویستیک	جویستیک	جویستیک
		سرعت نظری	به جلو (گشت دوم)	3.29/5.28 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت
		سرعت نظری		به عقب (گشت دوم)	4.28/7.59 کیلومتر در ساعت	4.3/7.7 کیلومتر در ساعت	4.4/7.8 km/h	4.4/7.8 km/h
		طول مسیر در زمین			۲۶۳۵ میلی متر	3050 میلی متر	3620 میلی متر	3620 میلی متر
		عرض مسیر			۵۶۰ میلی متر	۶۶۰ میلی متر	۷۶۰ میلی متر	۷۶۰ میلی متر
		تعداد رولر های ریل			7×2	7×2	9×2	9×2
سیستم جرثقیل	فرم محدوده			فرم لوپ کردن سیم	فرم لوپ کردن سیم	فرم لوپ کردن سیم	فرم لوپ کردن سیم
		حالت کار			دسته کنترل هیدرولیک	دسته کنترل هیدرولیک	دسته کنترل هیدرولیک	دسته کنترل هیدرولیک
		اتصال جرثقیل	طول پیوند جرثقیل	۶۰۰۰ میلی متر	۷۵۰۰/۸۵۰۰ میلی متر	۷۶۰۰/۸۶۰۰ میلی متر	8600/9600 میلی متر
		اتصال جرثقیل		حداکثر ارتفاع بلند کردن	۴۹۰۹ میلی متر	6100/7050mm	6100/7050mm	۷۰۵۰/۹۶۰۰ میلی متر
		زاویه ی پرتاب لنک جرثقیل			0 تا 85 درجه	0 تا 86 درجه	0 تا 86 درجه	0 تا 86 درجه
		سرعت قلاب ((ششم تا هشت برابر)			0~12.0m/min	0~6.2 m/min	0 ~ 7.0 m/min	0 ~ 7.0 m/min
		زمان بالا بردن ((چهار تا پنج برابر)			25 دلار	دهه 20	32s	دهه 40

ویژگی های محصول

I. ویژگی های مونتاژ شاسی

1، تکنولوژی شاسی حفاری هیدرولیکی، شاسی ویژه لوله کش با قدرت بالا، با کیفیت قابل اعتماد را اتخاذ کنید.

2، سه ضلع یا دو ضلع خزنده، نه گروه از چرخ های پشتیبانی، و حداکثر 30° زاویه صعود.

3، پمپ اصلی، موتور چرخش و موتور مسافرتی مارک آلمانی Rexroth را برای اطمینان از عملکرد قابل اعتماد سیستم هیدرولیکی کل وسیله نقلیه اتخاذ می کنند.

4، شیر اصلی راه حل کنترل الکتریکی کامل را اتخاذ می کند که می تواند به آرامی کار کند و بهینه سازی دقیق را تحقق بخشد.

5، استفاده از ساختار اتصال با قدرت بالا بین قاب راه رفتن و قاب خودرو برای اطمینان از اینکه کل ماشین سفتی کافی در هنگام بلند کردن دارد.

6، با طراحی گج افزایش یافته، بهبود ثبات کل ماشین، مناسب تر برای شرایط بارگذاری جانبی.

7، 9 رول های حمایتی در هر طرف توزیع شده اند، با ظرفیت حمل بزرگ، مقاومت در برابر دمای بالا و سازگاری با شرایط سخت کار.

II.سیستم ترمز ایمن و قابل اطمینان

1، استفاده از حالت انتقال هیدروستاتیک، با تاثیر کوچک در شروع و توقف، و می تواند هدایت در محل را درک کند.
2هنگامی که اپراتور اهرم راننده را رها می کند، ترمز موتور راننده به طور خودکار بسته می شود تا ایمنی پارک را تضمین کند.
3، از طریق سرعت بالا و سرعت پایین تغییر دنده، می تواند حرکت با سرعت بالا و خزیدن با سرعت پایین را به دست آورد.

III.دستگاه های ایمنی کامل برای اطمینان از ایمنی بلند کردن

1، دستگاه محدودیت بروم الکترو هیدرولیک می تواند به طور قابل اعتماد موقعیت محدودیت بلند کردن بروم را محدود کند، تا از تصادف کشیدن و خم کردن بروم جلوگیری شود.

2، دستگاه ضد سرپیچی قلاب مانع از بالا رفتن قلاب فراتر از موقعیت مرزی می شود تا از آسیب به قلاب و سیم فولادی جلوگیری شود.

3نشانگر بار ایمنی (حدود کننده گشتاور) تضمین می کند که تجهیزات همیشه در محدوده بار نامی کار می کنند و ایمنی پرسنل و تجهیزات را تضمین می کند.

IV.موتور

1، موتور کامینز را اتخاذ کنید، مجهز به سیستم سوخت PT منحصر به فرد و توربو شارژ.

2، موتور کامینز با مزایای آشکار بسیاری، به عنوان مثال وزن کم، قدرت بالا، گشتاور بزرگ، مصرف سوخت کم و نگهداری ساده.

V.مکانیسم پشتیبانی مرکزی چرخاندن

1، قابلیت اطمینان بالا از مکانیسم پشتیبانی مرکزی چرخاندن.

2، پشتیبانی خاص تقویت شده چرخش را اتخاذ کنید، که می تواند چرخش و بار بیشتری را تحمل کند.

VI.سیستم بلند کردن

1، سیستم بلند کردن با انتقال هیدرولیک کامل، با انتقال پایدار و عملکرد حرکتی خوب میکرو را اتخاذ می کند.

2، وینچ لوفینگ و وینچ پیچ و تاب توسط موتور چرخش سرعت پایین و چرخش بزرگ هدایت می شوند؛ وینچ مجهز به ترمز به طور معمول بسته شده است تا قفل خود را از luffing و وینچ اطمینان حاصل شود.

3، ورودی روغن موتور از وینچ luffing و وینچ پیچ و تاب مجهز به دریچه تعادل با کیفیت بالا تولید شده توسط شرکت آمریکا خورشید برای اطمینان از اینکه هیچ سقوط آزاد تحت بار نامی وجود دارد.

4، استفاده از سیم فولاد طناب luffing، و شروع و متوقف کردن تاثیر می تواند از طریق استفاده از بلوک چرخ چرخ چند گانه، با کنترل میکرو بهتر کاهش یابد.

هفتمکار ساده و راحت

1، کل ماشین راه حل کنترل کاملا الکتریکی را برای بهینه سازی بلند کردن و چرخش از زاویه های مختلف، با پاسخ سریع شروع، کار سبک، انعطاف پذیر و قابل اعتماد اتخاذ می کند.

2, سیستم بلند کردن کنترل تمدید بوم و حرکت بلند کردن قلاب از طریق یک دستگیره کنترل الکتریکی جهانی، مارک ایتالیا HC.

3، چرخش پلتفرم توسط یک دستگیره برقی کنترل می شود، انعطاف پذیر و قابل اعتماد.

4، ترکیب کامل کنترل کنترل الکترونیکی و انتقال هیدرولیک، با دو حالت کنترل حرکت سریع و میکرو باعث می شود عملیات بلند کردن دارای حرکت میکرو برتر،و دقت حرکت میکرو در حالت خوب 2 میلی متر است.

VIII.توانایی انطباق قوی

قادر به کار در محیط - 20 °C ~ + 50 °C، ارتفاع کمتر از 3000 متر و گرد و غبار زیاد باشد.

نهمانسان سازی فضای عملیاتی

1، کابین کار با فضای وسیع و دید گسترده؛ استفاده از صندلی های هیدرولیک جذب شوک و آویزان؛ رانندگی راحت تر.

2، سیستم هیدرولیک از حالت کنترل خلبان، پایدار و قابل اعتماد استفاده می کند.

3، مجهز به تهویه مطبوع (توی خنک کننده هوا)

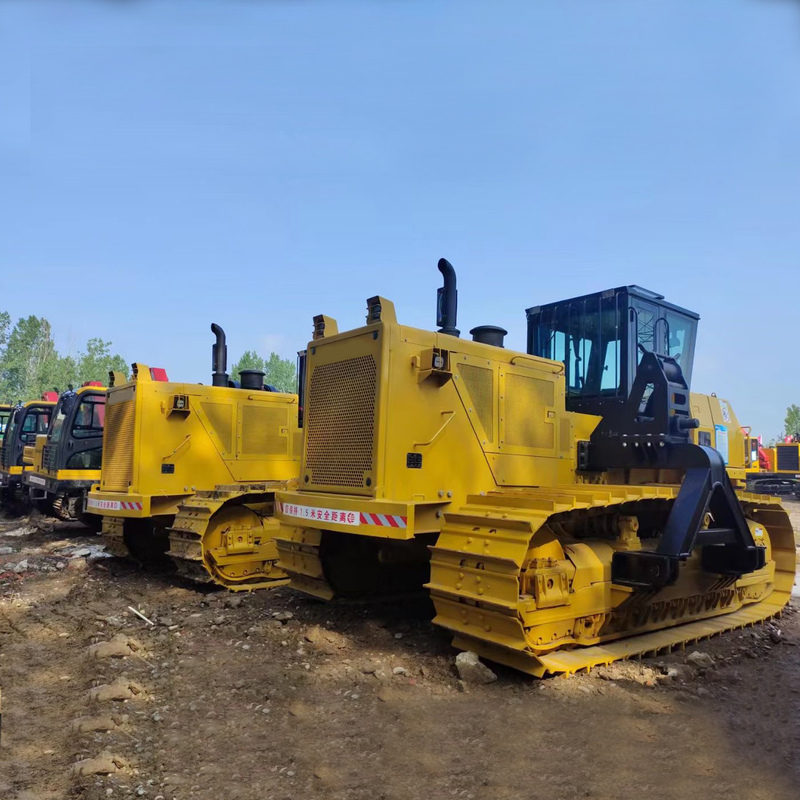

عکس های محصول

وینکو مهندسی شرکت، لمیتد (WINCOO) مشغول به ارائه مناسب ترین راه حل ها / تجهیزات برای مشتری، تولید کنندگان، شرکت های EPC / C در تولید لوله، ساخت مخازن،ساخت خط لولهخط تولید صنعتی، پروژه انرژی پاک و سایر زمینه های صنعتی.

خدمات و قدرت ما
ما توانایی ارائه راه حل های عملی برای پشتیبانی از مشتریان را داریم تا با زمان اجرای پروژه کوتاه تر،هزینه کمتر ساعت کاری و روش ساخت و ساز با کارایی بالاتر و کیفیت بهتر در مرحله پیشنهاد پروژه.

بر اساس امکان دسترسی به امکانات / فضای سایت مشتری، ما قادر به مطالعه / طراحی و ارائه پیکربندی متناسب با برنامه ریزی پروژه، کیفیت،هزینه و بهره وری برای تضمین سرعت تولید مطابق با نیاز پروژه است.

برای حمایت از اجرای پروژه، ما همیشه آماده کار به عنوان آتش نشان برای ارائه فوری مواد پروژه از مواد مصرفی مختلف، ابزارها، تجهیزات / ماشین آلات به کالاهای ویژه هستیم.با انعطاف پذیری، ما همچنین خوشحالیم که به عنوان یک عامل خرید در چین برای یافتن منابع تامین مورد نیاز عمل کنیم.
