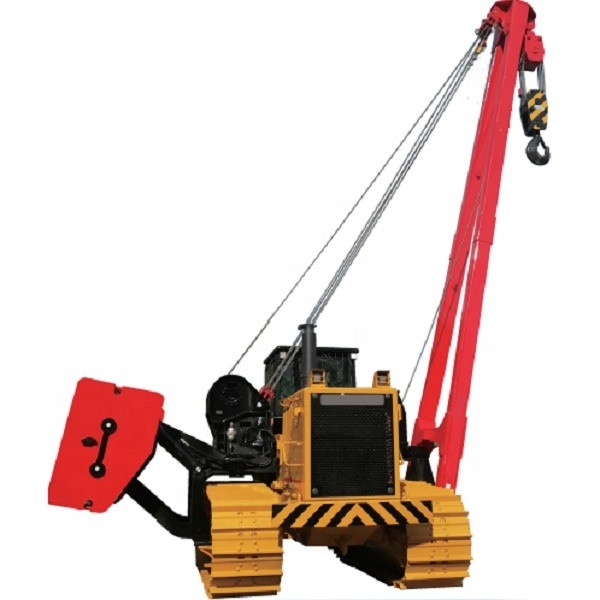

ساخت و ساز خط لوله، ماشین حمل و نقل خط لوله در میدان و تجهیزات بالابر لوله

جزئیات محصول

محل منبع: جیانگسو، چین

نام تجاری: WINCOO

شرایط پرداخت و حمل و نقل

قیمت: $206,500.00/sets 1-99 sets

جزئیات بسته بندی: بسته صادرات

قابلیت ارائه: ۳۰۰۰ مجموعه در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیح محصول

برجسته کردن:

شرایط:	جدید	تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی	وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم	بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده	نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال	اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا	نام محصول:	دستگاه بلند کردن خط لوله
برنامه:	ماشین آلات ساخت خط لوله	خدمات پس از فروش:	پشتیبانی ویدیویی

شرایط:	جدید
تضمین:	1 سال
صنایع قابل استفاده:	کارخانه تولیدی، کارهای ساختمانی
وزن (کیلوگرم):	22000
مکان نمایشگاه:	هيچکدوم
بازرسی تصویری:	ارائه شده
گزارش آزمایش ماشین:	ارائه شده
نوع بازاریابی:	محصول معمولی
ضمانت اجزای اصلی:	1 سال
اجزای اصلی:	PLC، موتور، موتور، پمپ
نقطه فروش منحصر به فرد:	راندمان عملیاتی بالا
نام محصول:	دستگاه بلند کردن خط لوله
برنامه:	ماشین آلات ساخت خط لوله
خدمات پس از فروش:	پشتیبانی ویدیویی

ساخت و ساز خط لوله، ماشین حمل و نقل خط لوله در میدان و تجهیزات بالابر لوله

شرکت مهندسی WINCOO، LTD

شرکت مهندسی Wincoo، Ltd (WINCOO) در زمینه ارائه مناسب‌ترین راه‌حل‌ها/تجهیزات برای مشتریان، سازندگان، شرکت‌های EPC/C در زمینه ساخت لوله، ساخت مخزن، ساخت خط لوله، خطوط تولید صنعتی، پروژه انرژی پاک و سایر زمینه‌های صنعتی فعالیت می‌کند.

لوله گذار HGY عمدتاً برای عملیات بالابری لوله در ساخت خط لوله، مانند حمل و نقل لوله، لوله گذاری، مونتاژ و ترانشه زنی استفاده می‌شود. شاسی لوله گذار یک شاسی هیدرولیکی ویژه است که بر اساس فناوری شاسی بیل مکانیکی بالغ توسعه یافته است. سیستم حرکتی حالت انتقال هیدرواستاتیک را اتخاذ می‌کند، با تأثیر کمی بر شروع و توقف، و می‌تواند فرمان در محل را تحقق بخشد. سیستم بالابر انتقال هیدرولیکی کامل را اتخاذ می‌کند، با انتقال پایدار و عملکرد حرکتی خوب. در مقایسه با لوله گذار شاسی بولدوزر سنتی، مزایای فنی و کاربردی آشکاری دارد.

لوله گذار HGY می‌تواند با محیط کار - 20 درجه سانتیگراد ~ + 50 درجه سانتیگراد، ارتفاع زیر 3000 متر، محیطی با کمتر از 5٪ شن و غبار در هوا و انواع آب و هوا مانند باران، برف و مه سازگار شود. قادر به کار ایمن و قابل اطمینان در یک رمپ 30 درجه است.
لوله گذار HGY دارای طراحی منطقی، ساختار فشرده، اعزام، انتقال و حمل و نقل آسان است و می‌تواند نیازهای حمل و نقل ریلی و حمل و نقل تریلر تخت خود خزنده را برآورده کند. با عملیات سایت ساختمانی و جاده عمومی سازگار شوید.
1، شاسی Ass

2، بالابر Ass
3، کابین Ass
4، موتور Ass
5، وزنه تعادل Ass
6، سیستم هیدرولیک Ass
پارامترهای محصول

مدل

SHANGCHAI SV11CB					HGY40	HGY70	HGY90	حداکثر ظرفیت بالابری
25 تن					45.7 تن	70 تن	90 تن	ظرفیت بالابری نامی
21.25 تن					38.25 تن	59.5 تن	76.5 تن	وزن عملیاتی (تقریبی)
22 تن					35 تن	49 تن	55 تن	ابعاد کلی حمل و نقل برای تجهیزات اصلی (طولعرضارتفاع)
4150×3050×3250 (میلی‌متر)					4855×3384×3270 (میلی‌متر)	5630×3400×3540 (میلی‌متر)	5630×3436×3540 (میلی‌متر)	وزن حمل و نقل برای تجهیزات اصلی
21.5 تن					26 تن	37.5 تن	38.9 تن	متوسط فشار زمین
76.4 کیلو پاسکال					85.2 کیلو پاسکال	87.3 کیلو پاسکال	86.6 کیلو پاسکال	حداقل فاصله از زمین
480 میلی‌متر					490 میلی‌متر	550 میلی‌متر	حداکثر درجه قابلیت	حداکثر درجه قابلیت
25 درجه					محیط قابل اجرا	محیط قابل اجرا	محیط قابل اجرا	محیط قابل اجرا
-50 درجه سانتیگراد ~ +65 درجه سانتیگراد					موتور	موتور	موتور	موتور
مدل	SHANGCHAI SV11CB			CUMMINS NT855-C280	توان نامی	توان نامی	توان نامی
		120 کیلووات			169 کیلووات	239 کیلووات	257 کیلووات 1850 دور در دقیقه	سرعت چرخش نامی
		1850 دور در دقیقه			2000 دور در دقیقه	سیستم راه رفتن	سیستم راه رفتن	سیستم راه رفتن
حالت عملیات	جوی استیک			سرعت نظری	سرعت نظری	سرعت نظری	سرعت نظری
		به جلو	(شیفت 2) 4.28/7.59 کیلومتر در ساعت	3.6/6.6 کیلومتر در ساعت	عقب	عقب	عقب
		به جلو		(شیفت 2) 4.28/7.59 کیلومتر در ساعت	4.3/7.7 کیلومتر در ساعت	4.4/7.8 کیلومتر در ساعت	طول مسیر روی زمین	طول مسیر روی زمین
		2635 میلی‌متر			3050 میلی‌متر	3620 میلی‌متر	عرض مسیر	عرض مسیر
		560 میلی‌متر			660 میلی‌متر	760 میلی‌متر	تعداد غلتک‌های مسیر	تعداد غلتک‌های مسیر
		7×2			9×2	9×2	سیستم جرثقیل	سیستم جرثقیل
فرم محدوده	فرم لنگر طناب سیم			حالت عملیات	حالت عملیات	حالت عملیات	حالت عملیات
		دسته کنترل هیدرولیکی			پیوند جرثقیل	پیوند جرثقیل	پیوند جرثقیل	پیوند جرثقیل
		طول پیوند جرثقیل	6000 میلی‌متر	7500/8500 میلی‌متر	7600/8600 میلی‌متر	8600/9600 میلی‌متر	حداکثر ارتفاع بالابری
		طول پیوند جرثقیل		4909 میلی‌متر	6100/7050 میلی‌متر	7050/9600 میلی‌متر	7050/9600 میلی‌متر	زاویه لنگر پیوند جرثقیل
		0~85 درجه			0~86 درجه	سرعت قلاب (شش تا هشت بار)	سرعت قلاب (شش تا هشت بار)	سرعت قلاب (شش تا هشت بار)
		0~12.0 متر در دقیقه			0~6.2 متر در دقیقه	0~7.0 متر در دقیقه	زمان بالابری (چهار تا پنج بار)	زمان بالابری (چهار تا پنج بار)
		25 ثانیه			20 ثانیه	32 ثانیه	40 ثانیه	ویژگی‌های محصول

I. ویژگی‌های مونتاژ شاسی

1، فناوری شاسی بیل مکانیکی هیدرولیکی، شاسی ویژه لوله گذار با استحکام بالا، با کیفیت قابل اعتماد را اتخاذ کنید.

2، سه دنده یا ریل دوگانه، نه گروه چرخ پشتیبانی، و حداکثر زاویه صعود 30 درجه.

3، پمپ اصلی، موتور چرخشی و موتور حرکتی مارک آلمانی Rexroth را اتخاذ می‌کنند تا از عملکرد قابل اعتماد سیستم هیدرولیک کل وسیله نقلیه اطمینان حاصل شود.

4، شیر اصلی راه حل کنترل الکتریکی کامل را اتخاذ می‌کند، که می‌تواند به آرامی کار کند و به بهینه‌سازی دقیق دست یابد.

5، ساختار اتصال با استحکام بالا بین قاب راه رفتن و قاب خودرو را اتخاذ کنید تا اطمینان حاصل شود که کل دستگاه در هنگام بلند کردن استحکام کافی دارد.

6، با طراحی سنج افزایش یافته، بهبود پایداری کل دستگاه، مناسب‌تر برای شرایط بارگذاری جانبی.

7، 9 غلتک پشتیبانی در هر طرف توزیع شده‌اند، با ظرفیت باربری زیاد، مقاومت در برابر دمای بالا و سازگاری با شرایط کاری سخت.

II.

ترمز ایمن و قابل اعتماد سیستم رانندگی 1، حالت انتقال هیدرواستاتیک را اتخاذ کنید، با ضربه کمی در شروع و توقف، و می‌تواند فرمان در محل را تحقق بخشد.

2، هنگامی که اپراتور اهرم رانندگی را رها می‌کند، ترمز موتور رانندگی به طور خودکار بسته می‌شود تا از ایمنی پارکینگ اطمینان حاصل شود.
3، از طریق تعویض دنده با سرعت بالا و سرعت پایین، می‌تواند به حرکت با سرعت بالا و خزش با سرعت پایین دست یابد.
III.

دستگاه‌های ایمنی کامل برای اطمینان از ایمنی بالابری 1، دستگاه محدود کننده بوم الکترو هیدرولیکی می‌تواند موقعیت محدودیت بالابری بوم را به طور قابل اعتماد محدود کند تا از تصادف کشیدن و خم شدن بوم جلوگیری شود.

2، دستگاه ضد پیچش قلاب از بالا رفتن قلاب فراتر از موقعیت محدودیت جلوگیری می‌کند تا از آسیب دیدن قلاب و طناب سیم فولادی جلوگیری شود.

3، نشانگر بار ایمن (محدود کننده گشتاور) تضمین می‌کند که تجهیزات همیشه در محدوده بار نامی کار می‌کنند و ایمنی پرسنل و تجهیزات را تضمین می‌کند.

IV.

موتور 1، موتور Cummins را اتخاذ کنید، مجهز به سیستم سوخت PT منحصر به فرد و توربوشارژ.

2، موتور Cummins با مزایای آشکار بسیاری، به عنوان مثال. وزن سبک، قدرت بالا، گشتاور زیاد، مصرف سوخت کم و نگهداری ساده.

مکانیسم پشتیبانی چرخشی مرکزی 1، قابلیت اطمینان بالای مکانیسم پشتیبانی چرخشی مرکزی.

2، پشتیبانی چرخشی تقویت شده ویژه را اتخاذ کنید، که می‌تواند گشتاور و بار بیشتری را تحمل کند.

VI.

سیستم بالابر 1، سیستم بالابر انتقال هیدرولیکی کامل را اتخاذ می‌کند، با انتقال پایدار و عملکرد حرکتی خوب.

2، وینچ لنگر و وینچ سیم‌پیچ توسط موتور گشتاور بالا با سرعت کم هدایت می‌شوند. وینچ مجهز به ترمز معمولاً بسته است تا از خود قفل شدن قابل اعتماد لنگر و وینچ اطمینان حاصل شود.

3، ورودی روغن موتور وینچ لنگر و وینچ سیم‌پیچ مجهز به شیر تعادل با کیفیت بالا تولید شده توسط شرکت آمریکایی SUN است تا اطمینان حاصل شود که هیچ سقوط آزاد تحت بار نامی وجود ندارد.

4، لنگر طناب سیم فولادی را اتخاذ کنید، و ضربه شروع و توقف را می‌توان از طریق استفاده از بلوک قرقره چند سرعته کاهش داد، با کنترل میکرو بهتر.

VII.

عملکرد ساده و راحت 1، کل دستگاه راه حل کنترل الکتریکی کامل را اتخاذ می‌کند تا بالابری و چرخش را از زوایای متعدد بهینه کند، با پاسخ سریع راه‌اندازی، عملکرد سبک، انعطاف‌پذیر و قابل اعتماد.

2، سیستم بالابر عملکردهای افزایش بوم و بالابری قلاب را از طریق یک دسته کنترل پایلوت الکتریکی جهانی، مارک ایتالیا HC کنترل می‌کند.

3، چرخش پلت فرم توسط یک دسته پایلوت الکتریکی کنترل می‌شود، انعطاف‌پذیر و قابل اعتماد.

4، ترکیب کاملی از کنترل پایلوت الکترونیکی و انتقال هیدرولیکی، با دو حالت کنترل حرکت سریع و میکرو، باعث می‌شود که عملیات بالابری دارای حرکت میکرو برتر باشد و دقت حرکت میکرو در شرایط خوب 2 میلی‌متر باشد.

VIII.

قابلیت سازگاری قوی قادر به کار در محیط - 20 درجه سانتیگراد ~ + 50 درجه سانتیگراد، ارتفاع زیر 3000 متر و گرد و غبار زیاد.

IX.

انسانی کردن فضای عملیات 1، کابین عملیات با فضای وسیع و دید گسترده؛ صندلی‌های هیدرولیکی جذب‌کننده ضربه و معلق را اتخاذ کنید. رانندگی راحت‌تر.

2، سیستم هیدرولیک حالت کنترل پایلوت را اتخاذ می‌کند، پایدار و قابل اعتماد.

3، مجهز به تهویه مطبوع (کولر هوا)

عکس‌های محصول

خدمات و قدرت ما

ما توانایی ارائه راه‌حل‌های عملی برای حمایت از مشتریان را داریم تا در زمان اجرای پروژه کوتاه‌تر، هزینه نیروی انسانی کمتر و روش ساخت/ساخت با راندمان بالاتر و کیفیت بهتر در مرحله مناقصه پروژه برنده شوند.
بر اساس در دسترس بودن فضای تأسیسات/سایت مشتری، ما قادر به مطالعه/طراحی و ارائه پیکربندی‌های منطبق بر برنامه پروژه، کیفیت، هزینه و بهره‌وری هستیم تا اطمینان حاصل شود که سرعت تولید مطابق با الزامات پروژه است.

برای پشتیبانی از اجرای پروژه، ما همیشه آماده‌ایم به عنوان آتش‌نشان کار کنیم تا عرضه سریع مواد پروژه را از مواد مصرفی مختلف، ابزار، تجهیزات/ماشین‌آلات تا کالاهای ویژه ارائه دهیم. با انعطاف‌پذیری، ما همچنین خوشحالیم که به عنوان نماینده خرید در چین برای جستجوی منابع عرضه مورد نیاز عمل کنیم.
